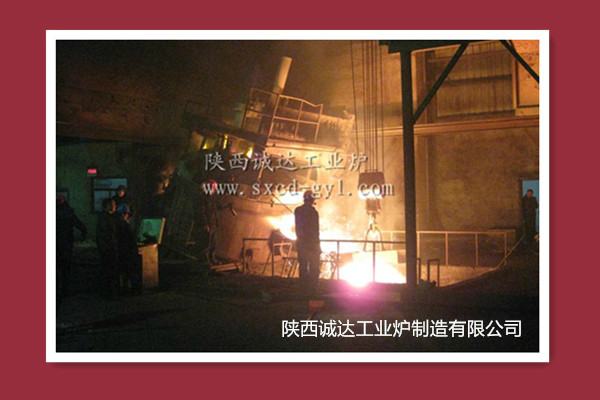

Fornos de arco elétrico de ferro vanádio

O forno de arco de ferro de vanádio é um equipamento chave especificamente utilizado para a produção de ligas de ferro de vanádio.Tem uma ampla gama de aplicações na produção de aço e outras ligasO desempenho e as características dos fornos de arco de ferro de vanádio determinam directamente a qualidade e a eficiência de produção dos produtos de ferro de vanádio.

一Projeto estrutural:
Corpo de forno eficiente e de poupança de energia
Sistema de eletrodos preciso e estável
Sistema de controlo inteligente e flexível

二Vantagens de desempenho:
Produção de ferro de vanádio de alta pureza
Eficiência de fusão eficiente
Ajuste flexível do processo
Características de poupança de energia e protecção do ambiente

A produção de vanádio é geralmente efectuada utilizando fornos de refino por arco elétrico, normalmente com uma capacidade de 1,5 a 5 toneladas.

三O equipamento mecânico principal de um forno de arco elétrico é constituído por várias partes, incluindo o corpo do forno, a tampa do forno, o mecanismo de elevação da tampa do forno, o braço transversal condutor,Dispositivo de elevação de eletrodos, mecanismo de inclinação do corpo do forno e outros dispositivos auxiliares.

1. Corpo do forno:O corpo do forno é composto por duas partes: um componente metálico e um revestimento feito de materiais refratários.A casca do forno é soldada a partir de uma placa de aço de δ 16 de espessuraA porta do forno é utilizada para observar o interior do forno e para operações como remoção de escória, amostragem e alimentação.A porta do forno é geralmente coberta com uma porta do fornoO sulfato de potássio é utilizado para o aquecimento do forno, e a água é usada para arrefecer dentro da porta do forno.
Requisitos para o material de revestimento do forno de arco elétrico: 1 Deve ter uma refractariedade e um ponto de amolecimento de carga suficientes; 2 Deve ter uma forte resistência à escória;3 Deve ter boa resistência ao arrefecimento e aquecimento rápidos4 Deve haver resistência suficiente; 5 Baixa condutividade térmica e baixa condutividade elétrica.
2. Cobertura do forno:A tampa do forno é uma tampa de forno refrigerada a água de tipo chapa com pregos de escória pendurados soldados no interior.O anel de vedação do eletrodo é um anel de material refratário personalizado, instalado no buraco do eléctrodo reservado na tampa do forno.
3Mecanismo de elevação da tampa do forno:É constituído por dois cilindros de pistão instalados na parte traseira de duas vigas curvas, que levantam ou abaixam a tampa do forno através de quatro pontos de elevação ligados à cadeia de anel curto da tampa do forno.A altura máxima de elevação da tampa do forno é de 300 mm.
4. Braço transversal condutor:O braço transversal condutor é composto principalmente por um corpo de braço transversal, cabeça de grampo, suporte de laço, cilindro de óleo, alavanca, etc. O corpo do braço transversal é cercado por refrigeração por água e tem um canal de água no interior.É soldado com placa composta de aço de cobre, que reduz as muitas partes de isolamento complexas do braço transversal original, simplifica a sua estrutura, reduz o peso, aumenta a potência de transmissão e reduz a perda de rede em cerca de 10%.A pinça condutora é feita de material de bronze cromadoÉ um produto patenteado desenvolvido e produzido exclusivamente pela nossa empresa, e é atualmente um material ideal para pinças de eletrodos.
O mecanismo de eletrodo solto é um tipo de vara pneumática de tração de mola.
5Dispositivo de elevação de eléctrodos: O dispositivo de elevação dos eletrodos é de coluna fixa e o mecanismo de elevação dos eletrodos consiste num motor eléctrico, num tambor redutor, num conjunto de poleas, num cabo de aço,e está equipado com um martelo de balanço.

Os principais requisitos para as propriedades físicas dos eléctrodos de grafite são os seguintes:
1 Alta resistência ao volume; 2 Baixo coeficiente de resistência; 3 Alta condutividade térmica; 4 Baixo coeficiente de expansão térmica; 5 Modulo elástico pequeno e resistência mecânica suficiente.
6Mecanismo de inclinação do corpo do forno: O mecanismo de inclinação do corpo do forno é um tipo de inclinação inferior que pode inclinar o corpo do forno 40-45 ° na direcção do sulco de acero através de duas garrafas de óleo inclináveis,assegurar que o líquido acabado no forno é esvaziado quando é descarregado, e inclinação de 12-20° em direcção à porta do forno para remoção de escória, medição de temperatura, amostragem e outras operações.a extremidade do sulco de acero se move horizontalmente por uma pequena distância, e a velocidade de inclinação pode ser ajustada.
