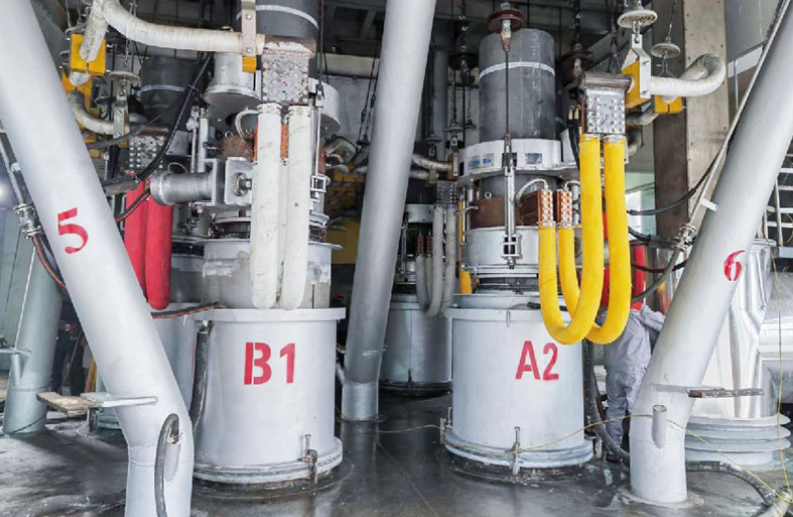

Forno de fundição de fósforo amarelo (forno elétrico de produção de fósforo)

Forno de fundição de fósforo amarelo (forno elétrico de produção de fósforo)

1. Composição do Equipamento

1.1 Sistema do Corpo do Forno

• Concha do Forno: Fabricado em chapa de aço de 16–25 mm de espessura com nervuras de reforço para alta rigidez e resistência à deformação.
• Forro de forno: Tijolos de alta alumina/tijolos de carbono + concreto refratário,refratariedade ≥1550℃, com excelente resistência à corrosão por escória e ao choque térmico.
• Telhado do forno e duto de gás: Teto selado refrigerado a água com furos centrais para eletrodos; duto de gás isolado de alta temperatura para evitar condensação e bloqueio.
• Escória e Escória de Ferro: Resfriado a água + revestimento refratário; temperatura de vazamento 1350–1450 ℃, remoção periódica de escória e ferro fósforo.

1.2 Sistema de Eletrodos (Núcleo)

• Eletrodos: Eletrodos de grafite de alta pureza, diâmetro300–500 mm, com boa condutividade, resistência a altas temperaturas e baixo consumo.
• Braço cruzado condutor de corrente: Liga de cobre resfriada a água, grande capacidade de corrente, baixa impedância, fonte de alimentação estável.
• Elevação de eletrodo: Controle automático de circuito fechado PLC para comprimento de arco preciso e regulação de temperatura.

1.3 Mecanismo Hidráulico de Inclinação e Rosqueamento

• Acionamento hidráulico,ângulo de inclinação 0–45°, operação suave, fácil remoção e manutenção de escória.
• Equipado com dispositivos de limite e travamento automático para segurança.

1.4 Sistema de Controle Elétrico

• Transformador de forno de fósforo: Capacidade3.000–15.000 kVA, engrenagens multivoltagem (180–450V) para diferentes estágios de fundição.
• Gabinete de controle: PLC + tela sensível ao toque, integrandocontrole de temperatura, regulação de potência, deslizamento do eletrodo, alarme de falhapara operação totalmente automática.
• Medição de temperatura: Termopar + medição dupla infravermelha,precisão ±8℃, temperatura de trabalho 1300–1500℃.

1.5 Sistemas Auxiliares

• Resfriamento de Água: Resfriamento forçado para casco, teto e cruzeta; temperatura de superfície ≤35℃, segura e com economia de energia.
• Dosagem e alimentação: Dosagem automática e alimentação quantitativa para proporção precisa e qualidade estável.
• Limpeza e despoeiramento de gás: Estrutura selada + filtro de mangas + tratamento de gases residuais; O CO pode ser reciclado, atendendo aos padrões ambientais.

2. Principais Parâmetros Técnicos (Modelos Padrão, Customizáveis)

2.1 Especificações de Fundição

• Capacidade nominal:5000kVA/8000kVA/12000kVA(produção diária de 3 a 10 toneladas de fósforo amarelo)
• Diâmetro interno:φ2500–4500 mm
• Temperatura de trabalho:1300–1500°C(pico 1550℃)
• Matéria-prima: Rocha fosfática, sílica, coque,umidade<2%, tamanho de partícula 5–35 mm

2.2 Parâmetros Elétricos

• Capacidade do transformador: 3.000–15.000 kVA
• Tensão de trabalho: 180–450 V (multi-engrenagem ajustável)
• Corrente nominal: 8.000–25.000A
• Diâmetro do eletrodo: 300mm / 400mm / 500mm

2.3 Consumo e Eficiência Energética

• Consumo de energia por tonelada:≤13.000 kWh/t
• Taxa de recuperação de fósforo:≥90%
• Ciclo de produção: operação contínua 24 horas
• Subprodutos: Escória (8–10t/t P), ferro fósforo, gás residual (CO)

2.4 Parâmetros Operacionais

• Ângulo de inclinação: 0–45° (hidráulico)
• Curso do eletrodo: 1000–1500 mm
• Modo de controle: PLC totalmente automático + modo duplo manual

3. Principais vantagens

1. Alta recuperação e baixo consumo de energia: Design otimizado, recuperação ≥90%, consumo de energia líder do setor, redução significativa de custos.
2. Selado e ecológico, seguro: Totalmente selado + reciclagem de gás residual, sem vazamento, baixa emissão; refrigeração a água + travamento automático para alta segurança.
3. Forro durável, fácil manutenção: Refratários de alta qualidade, vida útil do revestimento ≥18 meses; design modular para inspeção rápida e menos tempo de inatividade.
4. Controle preciso de temperatura, qualidade estável: Medição dupla + regulação automática do eletrodo, temperatura estável do forno, pureza industrial do fósforo amarelo ≥99,9%.
5. Alta personalização e ampla adaptabilidade: Personalizado por capacidade, teor de minério e requisitos ambientais, adequado para linhas de produção de pequeno a grande porte.

4. Campos de Aplicação

• Produção industrial de fósforo amarelo (pureza ≥99,9%)
• Ácido fosfórico, fosfatos, pesticidas, intermediários farmacêuticos
• Retardadores de chama, agentes de tratamento de água, compostos de fósforo para baterias
• Matérias-primas químicas finas de alta qualidade

5. Modelos e serviços

• Modelos Padrão: Forno de fósforo 5000kVA / 8000kVA / 12000kVA
• Personalização: Tamanho do forno, potência, automação, acessórios ambientais
• Serviço chave na mão: Projeto, fabricação, instalação e comissionamento, treinamento, suporte pós-venda
