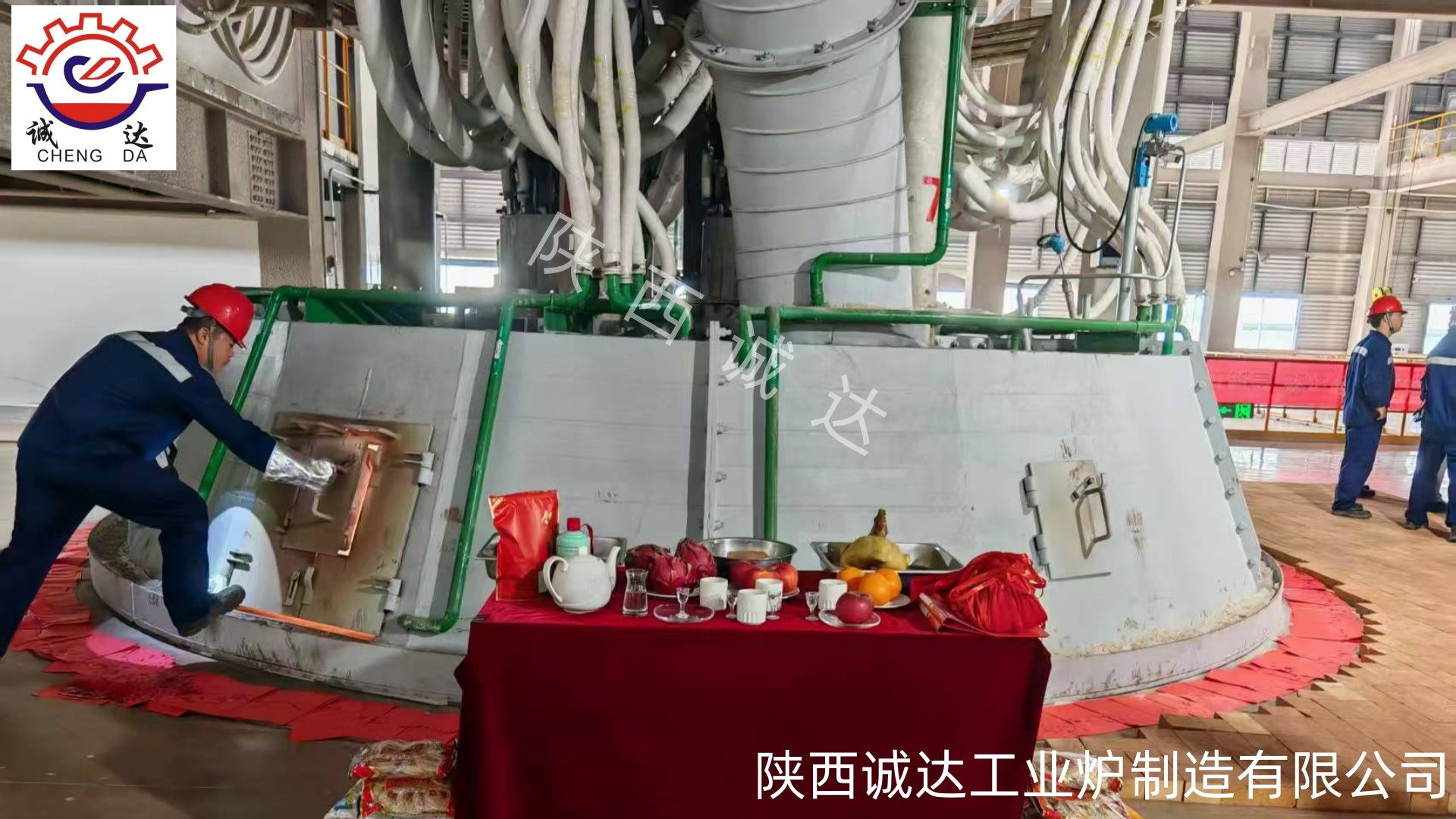

Forno de arco submerso de recuperação de metais raros e preciosos de 3000 kVA
| Lugar de origem | China |
|---|---|
| Marca | Shaanxi Chengda |
| Certificação | ISO 9001 |
| Número do modelo | Negociar com base na capacidade de processamento do equipamento |
| Quantidade de ordem mínima | 1 unidade |
| Preço | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Detalhes da embalagem | Discutir de acordo com os requisitos específicos da Parte A |
| Tempo de entrega | 2 meses |
| Termos de pagamento | L/C, T/T, Western Union |
| Habilidade da fonte | Cadeia de fornecimento de produção completa, forneça dentro do prazo e atenda aos padrões de qualida |
Detalhes do produto
| Padrão de produto | pré-atribuível | Fonte de energia | Eletricidade |
|---|---|---|---|
| Faixa de temperatura | Até 1600 ° C. | Instalação | Instalação e comissionamento no local |
| Manutenção | Fácil manutenção com componentes modulares | Fonte de energia | 380V/50Hz |
| Nome do produto | Equipamento de Refino de Ferro-ligas | Região | Shanxi, China |
| Tipo de marketing | Produto comum | Combustível | elétrico |
| Destacar | Forno de arco submerso de 3000 KVA,Fornos de recuperação de metais preciosos,Equipamento de Refino de Ferro-ligas |
||
Descrição de produto
Forno de arco submerso de recuperação de metais raros e preciosos de 3000 kVA
Introdução ao produto para o site oficial
1. Visão geral do produto
Nome do produto: Forno especial de arco submerso de 3000 kVA para recuperação de metais raros e preciosos
Fabricante: Shaanxi Chengda Industrial Furnace Manufacturing Co., Ltd.
Cenários de aplicação: Enriquecimento e valorização pirometalúrgico de ouro, prata, platina, paládio, ródio, tântalo, nióbio, níquel, cobalto, cobre, estanho,Bismuto e outros metais preciosos provenientes de vários resíduos sólidos que contenham metais preciosos raros, escórias de fusão, pó de catalisador, resíduos electrónicos, rejeitos e cinzas.
Adoptando o processo de fusão por arco submerso com estrutura de capô baixa selada e controle inteligente PLC totalmente automático,Este forno é adequado para pequenas e médias linhas de produção de reciclagem de metais preciosos rarosPossui uma pequena pegada, uma elevada taxa de recuperação de metais, um consumo de energia controlado e um tratamento fácil dos gases de combustão.que serve como conjunto completo de equipamento para reciclagem de resíduos perigosos e recuperação circular de metais preciosos raros.
2Composição completa do equipamento de apoio
O conjunto completo é fornecido como uma unidade integrada composta por 10 sistemas:
- Sistema especial de alimentação de transformadores de 3000 kVA para fornos de arco submerso
- Distribuição de energia de alta tensão e sistema de controlo elétrico de baixa tensão
- Eletrodos de autocozimento trifásicos, suportes de pinças e sistema de elevação/presso hidráulico
- Rede curta de baixa impedância refrigerada a água (tubos de cobre refrigerados a água, cabos refrigerados a água, telhas de cobre forjadas)
- Corpo de forno selado refrigerado a água e sistema de revestimento resistente à corrosão a altas temperaturas
- Sistema de refrigeração fechado de circulação de água mole (cobertura total de refrigeração para a carcaça do forno, o capô e os suportes)
- Estação hidráulica e mecanismo de funcionamento do forno auxiliar
- Sistema automático de alimentação e distribuição de material
- Dispositivo de abertura e ligação de furos de dupla estação para matte e escória
- Capô de captação de gases de combustão com interface reservada para equipamento de remoção de poeira, dessulfuração e desnitrificação
3Tabela de Parâmetros Técnicos Padrão
| Parâmetro item | Índice Técnico | Observações |
|---|---|---|
| Capacidade nominal do transformador | 3000 kVA | Transformadores de poupança de energia destinados à recuperação de metais preciosos raros |
| Voltagem de entrada primária | 10kV / 35kV (facultativo) | Combina com a rede eléctrica existente da instalação |
| Fases de regulação da tensão secundária | Regulação elétrica em carga de 18 fases | Adaptáveis a processos de fusão, redução e enriquecimento |
| Corrente secundária nominal | 16800A | Corrente pesada de baixa tensão para aquecimento uniforme de piscinas fundidas |
| Fator de potência | ≥ 0,92 | Três fases equilibradas, baixo impacto na rede eléctrica |
| Diâmetro do eléctrodo auto-cozinhado | Φ450 mm | 3 eletrodos de grafito/auto-cozimento |
| Diâmetro do círculo de passo | Φ1800 mm | Optimizado para a fusão por arco submerso de metais preciosos raros |
| Diâmetro da concha do forno exterior | Φ4200 mm | Concha hidrofóbica soldada dividida, anti-deformação a altas temperaturas |
| Diâmetro efetivo do forno interno | Φ3300 mm | Revestimento especial resistente à erosão de escórias de metais preciosos raros |
| Profundidade do fogão | 1600 mm | Formação e enriquecimento em camadas para aumentar a taxa de captura de metais preciosos |
| Tracção máxima do eléctrodo | 1200 mm | Elevação hidráulica automática com resposta rápida |
| Velocidade de elevação do eléctrodo | 00,4 a 0,6 m/min | Regulação automática de estabilização de arco do PLC |
| Furo de extracção de escória | 1 cada, ângulo 135° incluído | Compatível com máquina automática de abertura e enchimento |
| Fluxo de água de arrefecimento circulante | 85 t/h | Circulação fechada de água mole, temperatura de entrada ≤ 30°C |
| Pressão de trabalho da água de arrefecimento | 00,3 a 0,4 MPa | Refrigeração forçada para todos os componentes refrigerados a água |
| Capacidade diária de tratamento de resíduos sólidos por forno | 25 a 35 toneladas | Fluctuam com o teor de metais preciosos das matérias-primas |
| Temperatura máxima de fusão | 1900°C | Cumprir a procura de enriquecimento de metais de ponto de fusão elevado, tais como Pt e Pd |
| Modo de controlo | PLC totalmente automático + HMI do ecrã táctil | Monitorização automática da corrente, temperatura e alimentação dos eletrodos |
| Estrutura do forno | Capuz de chamas semicalhado | Recolha centralizada de gases de combustão sem emissão dispersa de poeira |
| Impressão total do equipamento | Aproximadamente 120m2. | Adequado para pequenas e médias instalações de reciclagem, baixo custo de infraestrutura |
4. Vantagens fundamentais do produto
4.1 Processo personalizado para a recuperação de metais raros e preciosos, maior taxa de recuperação
A estrutura do fogão é otimizada para a tecnologia de captura em mate de metais preciosos, proporcionando uma temperatura estável e uniforme do reservatório fundido.Pd e outros metais preciosos ultrapassa 98%Pode tratar escórias de baixa qualidade, catalisadores de resíduos, cinzas de placas de circuito, cinzas de despojo e outros materiais mistos complexos.A redução e o enriquecimento em camadas são concluídos num único forno para simplificar os procedimentos de refinação a jusante.
4.2 Sistema inteligente de alimentação de baixa energia, menor custo de exploração
Equipado com um transformador de forno especial de baixa perda de 3000 kVA com tensão de vários estágios que corresponde precisamente a cada estágio de fundição.Regulação automática do eléctrodo estabiliza o arco elétrico em tempo real, reduzindo o consumo global de energia por tonelada de matéria-prima em 12% a 18% em comparação com a média industrial.que elimina a necessidade de equipamentos de compensação de potência reativa de capacidade extra grande.
4.3 Estrutura fechada totalmente refrigerada a água, longa vida útil e fácil manutenção
A casca do forno, o capô, os anéis de pressão e os azulejos de cobre adotam refrigeração forçada com água macia para resistir à erosão a altas temperaturas e à limpeza da escória fundida de metais preciosos.O revestimento do forno é feito de um material refratário especial resistente à corrosão fosca durante intervalos de manutenção mais longosOs suportes modulares e os cabos refrigerados a água de desconexão rápida poupam muito tempo na substituição dos eletrodos e na revisão dos componentes.
4.4 Controle de circuito fechado completo por PLC, menor dependência do trabalho
A tela sensível ao toque monitora centralmente a temperatura do forno, a potência trifásica, a posição do eletrodo, a temperatura e a pressão da água de arrefecimento e o fluxo de alimentação.A proteção automática do alarme de bloqueio é activada em caso de superaquecimento, escassez de água ou curto-circuito. múltiplos programas de processo de fundição de metais preciosos pré-definidos suportam a comutação de um clique para diferentes condições de matéria-prima;Os operadores podem tornar-se proficientes com treinamento simples.
4.5 Projeto selado e ecologicamente correto, em conformidade com as normas de EIA dos resíduos perigosos
O capô de combustível semi-selado encerra completamente a parte superior do forno para exportação centralizada de gases de combustível sem poeira dispersa ou odor.Compatível com as instalações de tratamento ambiental para as empresas de reciclagem de resíduos perigosos, satisfazendo as normas nacionais de aceitação ambiental para a reciclagem de resíduos sólidos e a regeneração de metais preciosos raros, facilitando a aprovação de projetos em todo o país.
4.6 Serviço de fornecimento completo e completo do fabricante durante todo o ciclo de vida
A Shaanxi Chengda presta serviços de cadeia completa, incluindo a concepção de equipamentos, fabrico, entrega integrada, instalação no local, cozimento em fornos e comissionamento,e formação em fórmulas de fundição de metais preciososO conjunto completo inclui máquinas de cristalização, cabos refrigerados a água, estações hidráulicas e todos os acessórios correspondentes, sem necessidade de compra adicional de terceiros.
5. Materiais recicláveis aplicáveis
- Escamas de cauda provenientes da fundição de metais preciosos, escamas enriquecidas de fundição de Cu/Ni/Co
- Catalisadores de três vias para automóveis, catalisadores de resíduos químicos (Pt, Pd, Rh)
- Cinzas trituradas para triagem de resíduos de placas de circuito e componentes electrónicos
- Resíduos de resíduos de resíduos de resíduos de resíduos de resíduos de resíduos de resíduos de resíduos de resíduos de resíduos
- Resíduos industriais que contenham tântalo, nióbio, vanádio, molibdênio, titânio e outros metais raros
- Resíduos de poeira de fumo e resíduos de regeneração de metais provenientes da fusão de diversos tipos de metais não ferrosos
