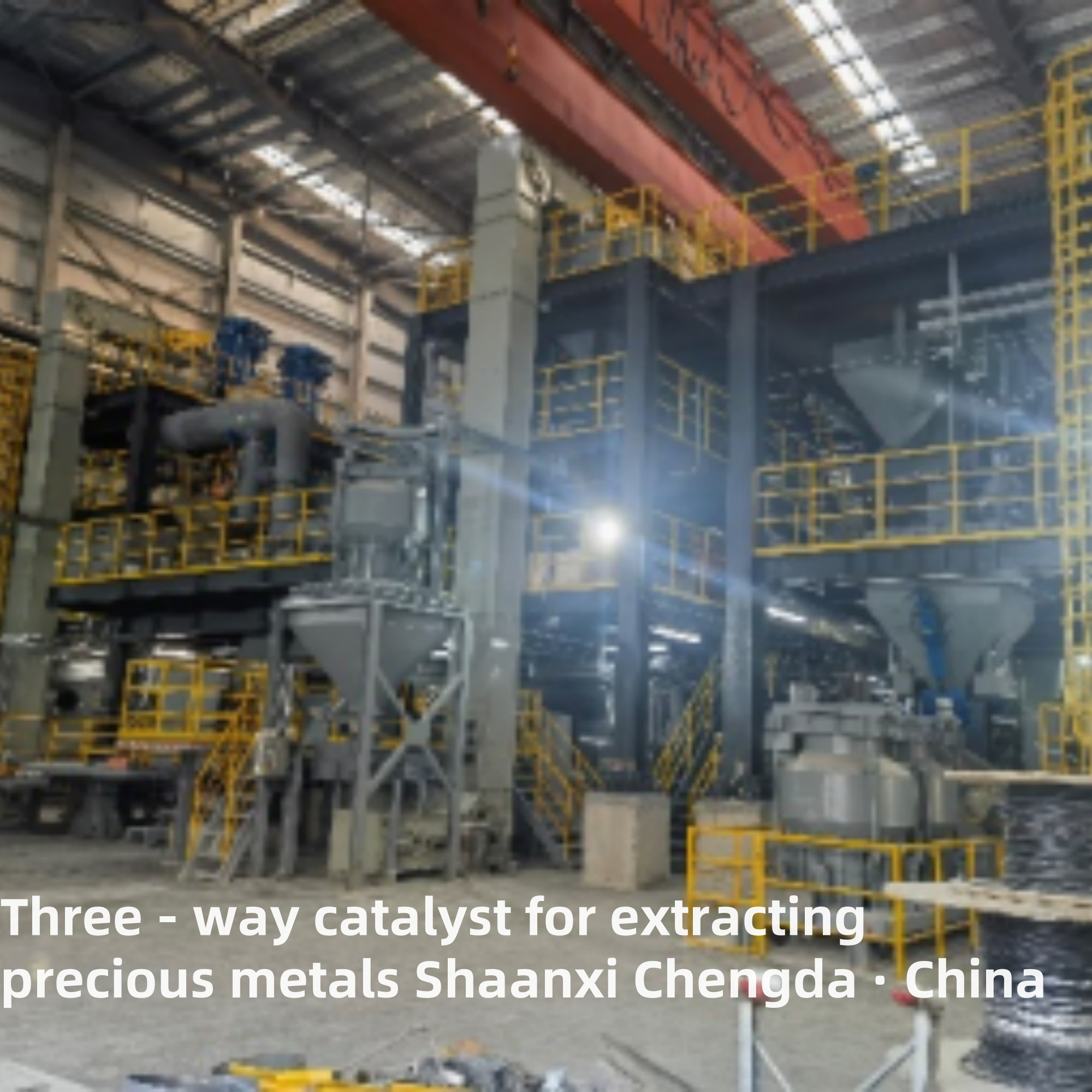

Catalisador de três vias para extração de metais preciosos

Aplicação do equipamento:

  Este equipamento é usado para receber escória de TBRC, catalisador usado, fluxo, liga FeSi, etc. da seção superior e reprocessar os produtos de escória da etapa de fundição primária para obter a melhor taxa de recuperação.

Características estruturais:

1) Selecione um corpo de forno fixo, tampa de forno combinada semi-fechada;
2) Adote braço transversal condutor composto de cobre-aço totalmente refrigerado a água;
3) O design de rede curta usa o método de conexão triangular do eletrodo trifásico, que possui boa compensação de rede curta, baixa impedância, baixo coeficiente de desequilíbrio trifásico, alto fator de potência e efeito significativo de economia de energia;
4) O uso de nova tecnologia de cabo refrigerado a água e telhas de cobre forjadas, seleção de conexão de cabo refrigerado a água e conexão de tubo de cobre do tipo botão, o que pode reduzir a resistência de contato;
5) Adote bloqueio hidráulico total, o levantamento do eletrodo adota o levantamento de controle da válvula proporcional hidráulica, combinado com o controle PLC, melhora a taxa de operação do sistema de eletrodos;
6) Alimentação multiponto no forno, para obter distribuição uniforme contínua, controle automático da quantidade de material;
7) Tijolos de magnésia-cromo/tijolos de alumínio-cromo são usados ​​no revestimento interno do forno, os tijolos na parte inferior do forno, os tijolos na parte inferior do arco e a linha de escória, e a camisa de água de cobre é usada para forte resfriamento a água na linha de escória. O design de camisa de água dupla é usado na linha de escória para garantir efetivamente a vida útil dos materiais refratários no forno (2 anos de garantia para a parede lateral em contato com o líquido fundido, 6 anos de garantia para a parede lateral em não contato com o líquido fundido e 6 anos de garantia para a parte inferior do forno);

Composição do equipamento:

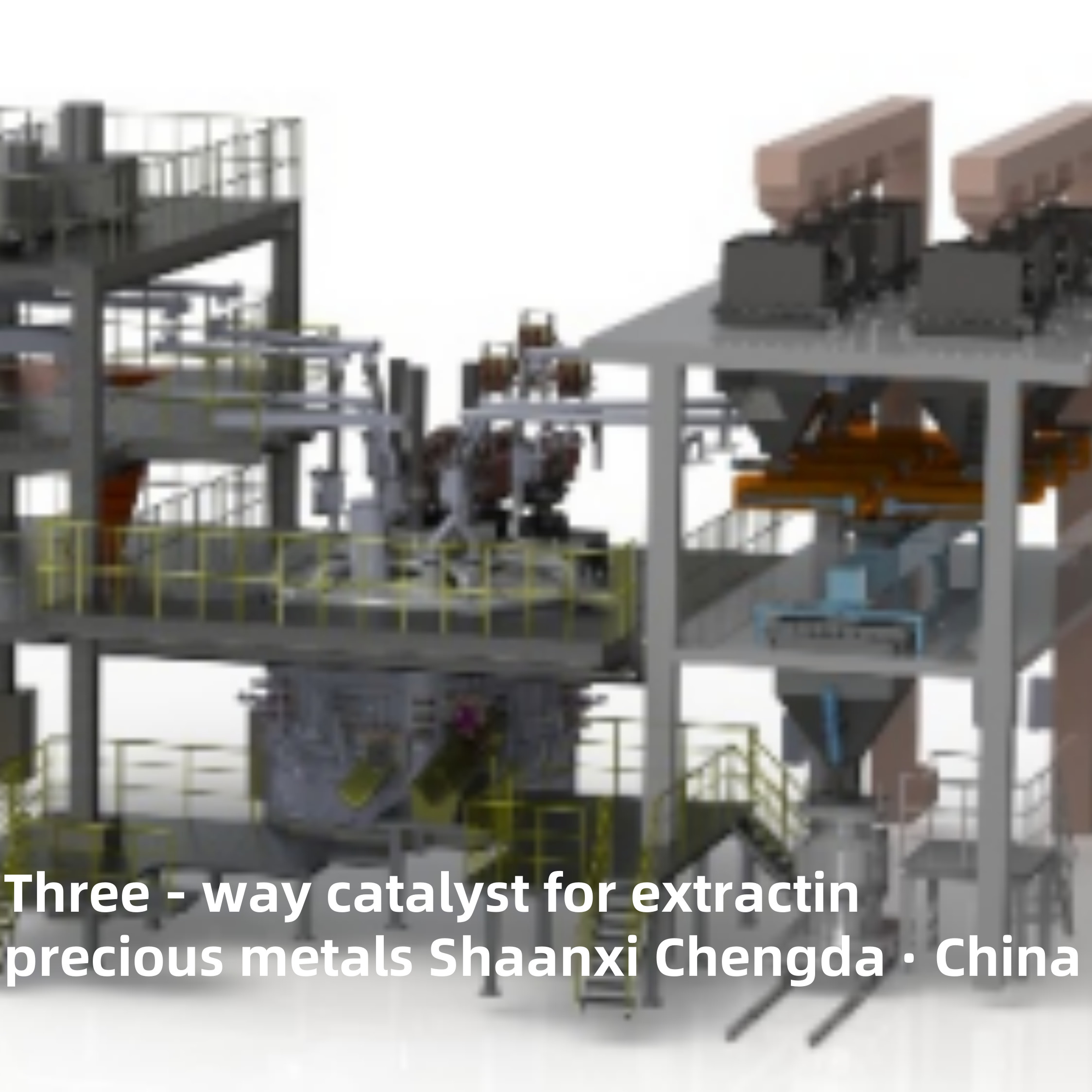

  O sistema mecânico é composto principalmente por corpo do forno e camisa de água de cobre, sistema de resfriamento a ar da parte inferior do forno, tampa do forno semi-fechada, sistema de elevação do eletrodo, sistema de coleta de fumaça, sistema de malha curta, sistema hidráulico, sistema de água de resfriamento, sistema de descarga, estação de mistura, sistema de extração de ferro e escória, plataforma de aço operacional, plataforma de aço de mistura e descarga, revestimento do forno, etc. Os equipamentos elétricos são compostos principalmente por transformador de forno elétrico, aparelhagem de alta tensão, equipamentos de controle de baixa tensão e sistema de controle automático do forno elétrico.

Forno Elétrico de Extração de Metais Preciosos para Catalisadores de Três Vias e Tratamento de Cinzas Volantes

Vantagens Principais:

1. Design Direcionado: Otimizado para sucata TWC e cinzas volantes industriais, permitindo a separação eficiente de metais preciosos de materiais de suporte (cerâmica, alumina) e matrizes complexas.
2. Alta Taxa de Extração: Adota tecnologia avançada de fundição por arco com controle preciso de temperatura (1600-2000℃), atingindo uma taxa de recuperação de metais preciosos superior a 98%.
3. Economia de Energia e Baixa Emissão: Equipado com sistema de aquecimento elétrico com eficiência energética e dispositivo de purificação de gases de combustão, atendendo aos padrões ambientais internacionais (EU ETS, US EPA).
4. Operação Estável: Sistema de controle automático integrado (PLC + HMI) garante produção contínua com baixos custos de manutenção.
5. Capacidade Personalizável: Disponível em modelos de 50-5000kg/lote para corresponder a diferentes escalas de produção.

Cenários de Aplicação:

• Reciclagem de catalisadores de três vias usados ​​da indústria automotiva.
• Extração de metais preciosos de cinzas volantes de usinas termelétricas a carvão.
• Tratamento de resíduos sólidos industriais contendo metais preciosos.

Parâmetros Técnicos (Indicadores Chave):
