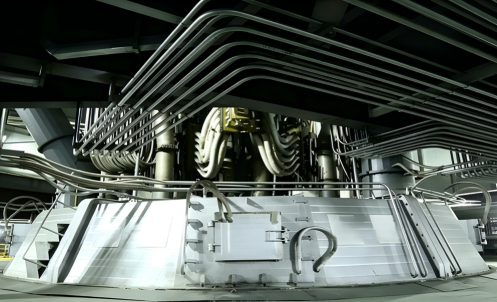

Forno de arco submerso DC de múltiplos elétrodos 6300KVA de alta capacidade para fusão de escória de magnetita de vanádio-titânio ISO 9001

Forno Submerso a Arco DC Multi-Eletrodo para Fundição Abrangente de Magnetita Vanádio-Titânio

Este Forno Submerso a Arco DC Multi-Eletrodo é uma solução especializada de fundição de alta temperatura projetada para utilização abrangente de recursos de magnetita vanádio-titânio. Ao combinar tecnologia avançada de arco submerso DC multi-eletrodo com controle preciso da química da escória, ele alcança a recuperação simultânea de vanádio e ferro, ao mesmo tempo em que produz escória de titânio de alta qualidade como subproduto valioso, maximizando o valor econômico de cada tonelada de matéria-prima processada.

Princípio de Funcionamento Central

O forno opera como um forno de resistência a arco submerso DC com três eletrodos de grafite submersos na camada de escória. A corrente elétrica passa pela escória, gerando calor por resistência que mantém uma temperatura de fundição estável de 1550-1750°C. O concentrado de magnetita vanádio-titânio é alimentado continuamente e passa por redução carbotérmica: óxidos de ferro são reduzidos a ferro fundido, óxidos de vanádio são reduzidos e enriquecidos na fase de ferro, enquanto óxidos de titânio se concentram na fase de escória. A configuração multi-eletrodo garante distribuição uniforme de calor em toda a zona de arco submerso, eliminando zonas frias e maximizando a eficiência de redução.

Principais Vantagens Técnicas

Tecnologia de Arco Submerso DC Multi-Eletrodo

• Operação Submersa de Três Eletrodos: Três eletrodos de grafite de Ø500-600mm operam totalmente submersos na camada de escória, proporcionando aquecimento por resistência estável com 30% mais eficiência térmica do que fornos de arco aberto.
• Zona de Fundição Livre de Arco: A operação submersa elimina a erosão refratária relacionada ao arco, estendendo a vida útil do revestimento do forno para 500-800 fusões.
• Agitação Superior do Banho de Escória: A distribuição de corrente DC multi-eletrodo gera forte agitação eletromagnética dentro do banho de escória, garantindo temperatura uniforme (±5°C) e composição em toda a massa fundida.
• Consumo Reduzido de Eletrodos: A operação submersa protege os eletrodos da oxidação, reduzindo o consumo de grafite em 40-50% em comparação com fornos de arco aberto.

Recuperação Abrangente de Recursos

• Taxa de Recuperação de Vanádio ≥88%: Basicidade otimizada da escória (CaO/SiO₂ 1.3-1.8) e condições de redução profunda maximizam a transferência de vanádio para a fase de ferro.
• Taxa de Recuperação de Ferro ≥98%: Redução quase completa de óxidos de ferro produz ferro-gusa de alta qualidade contendo vanádio, adequado para a siderurgia a jusante.
• Escória de Titânio de Alta Qualidade (TiO₂ ≥45%): Condições de fundição controladas concentram óxidos de titânio na fase de escória, produzindo um subproduto vendável para produção de dióxido de titânio ou processos de cloração.
• Filosofia de Resíduo Zero: Todos os fluxos de saída (ferro contendo V, escória rica em Ti, gás de exaustão) são valorizados, alcançando utilização abrangente de recursos.

Controle Preciso da Química da Escória

• Ajuste em Tempo Real da Basicidade: Sistema automatizado de alimentação de cal e sílica mantém a proporção ideal de CaO/SiO₂ (1.3-1.8) para máxima partição de vanádio para a fase de ferro, garantindo boa fluidez da escória.
• Controle de Saturação de MgO: Adição controlada de MgO até o nível de saturação protege o revestimento refratário de magnésia-carbono contra ataque químico, estendendo a vida útil do revestimento.
• Gerenciamento da Atividade de TiO₂: Conteúdo de TiO₂ na escória mantido em 35-50% para evitar a formação de carboneto/carbonitreto de titânio que aumenta a viscosidade da escória e o aprisionamento de metal.

Eficiência Energética e Desempenho Ambiental

• Fator de Potência ≥0.95: Sistema retificador DC com alto fator de potência natural elimina a necessidade de equipamentos de compensação de potência reativa.
• Recuperação de Calor Residual: Gás de exaustão a 800-1000°C passa por caldeira de recuperação de calor residual, gerando vapor para geração de energia no local ou aquecimento de processo.
• Sistema Fechado de Gás de Combustão: Capa de forno totalmente fechada com filtro de manga, dessulfurização e desnitrificação atendendo aos padrões de emissão da UE BAT (Melhores Técnicas Disponíveis).
• Reciclagem de Água: Sistema de água de resfriamento em circuito fechado com taxa de reciclagem de água de 95%+, minimizando o consumo de água doce.

Controle Inteligente de Processo

• Controle Integrado DCS: Sistema de Controle Distribuído com controladores PLC redundantes para gerenciamento de energia do forno, posição do eletrodo, taxa de alimentação e química da escória.
• Análise em Tempo Real da Escória: Monitoramento online da composição da escória baseado em XRF com ajuste automático de fluxo para manter a química alvo.
• Manutenção Preditiva: Monitoramento de saúde de equipamentos impulsionado por IA analisando padrões de vibração, temperatura e corrente para prever necessidades de manutenção antes que ocorram falhas.
• Capacidade de Operação Remota: Monitoramento e controle remoto seguro baseado em VPN permite suporte especializado de qualquer local do mundo.

Estrutura do Equipamento

Parâmetros Técnicos

Escopo de Aplicação

• Fundição abrangente de concentrado de magnetita vanádio-titânio
• Processamento de magnetita vanádio-titânio de areia marinha
• Redução e separação de minério de ferro titanífero contendo vanádio
• Produção de escória de titânio para fabricação de TiO₂ pelo processo de cloreto
• Utilização abrangente de minérios de ferro polimetálicos complexos
• Valorização de resíduos sólidos metalúrgicos com teor de V-Ti-Fe

Serviço Pós-Venda

• Garantia abrangente de 1 ano em todos os componentes principais
• Equipe de engenharia profissional para instalação turnkey, comissionamento a frio/quente e treinamento de operadores
• Suporte técnico remoto 24/7 com solução de problemas assistida por vídeo
• Logística global de peças de reposição com estoque de consignação de peças críticas disponíveis
• Contratos anuais de inspeção de forno e serviço de manutenção preventiva
• Consultoria de otimização de processo para melhoria de throughput e taxa de recuperação

Entre em contato conosco hoje para uma proposta de engenharia personalizada, incluindo balanço de massa e energia, layout do equipamento e cotação detalhada adaptada às suas necessidades de processamento de magnetita vanádio-titânio.
