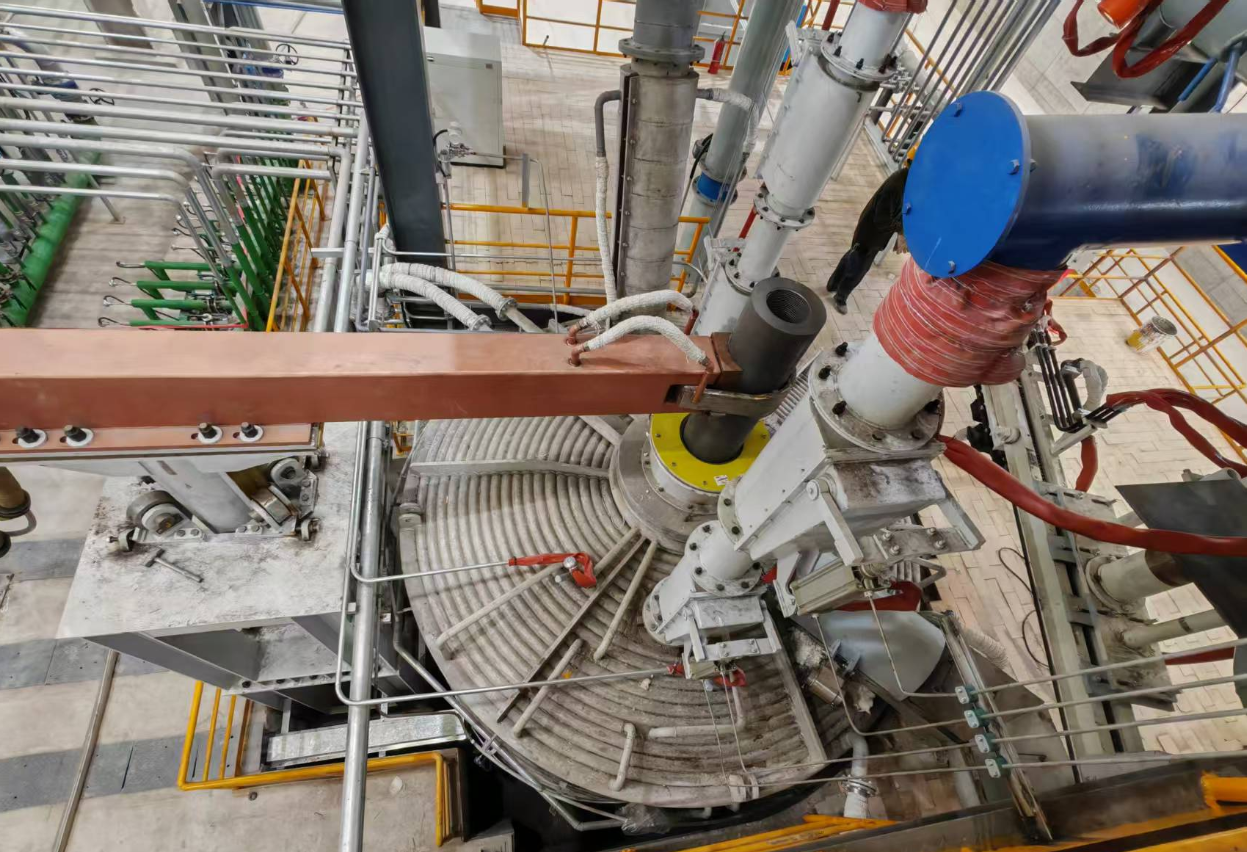

Forno Elétrico a Arco DC de Escória de Magnésio 3000kVA

O forno é uma unidade dedicada de fusão por arco DC para escória de redução de magnésio gerada pelo processo Pidgeon e rotas de redução térmica semelhantes. A escória de magnésio é fina, altamente alcalina e carrega magnésio metálico residual juntamente com ferrosilício não reagido, o que a torna difícil de manusear em fornos AC convencionais. O design de arco DC de 3000kVA fornece um arco concentrado e estável, de modo que a escória é fundida e reduzida em um sistema fechado em vez de ser estocada.

Por que a Tecnologia de Arco DC é Adequada para Escória de Magnésio

• Calor de arco concentrado: o arco DC é estável e concentrado, atingindo 1500-1650 C rapidamente, embora a escória de magnésio seja um condutor pobre antes da fusão.
• Controle de eletrodo de circuito duplo fechado: a elevação do eletrodo é acionada por controle de frequência variável PLC com feedback de corrente e tensão em tempo real, mantendo o comprimento do arco constante à medida que a composição da escória muda.
• Alto fator de potência natural: 0,90 ou superior sem banco de compensação, reduzindo penalidades de potência reativa no nível da planta.
• Menor consumo de eletrodo: o consumo de eletrodo de grafite é 30%-50% menor do que um forno AC comparável, e o flicker, ruído e distúrbio harmônico são marcadamente reduzidos.
• Fonte de alimentação multi-eletrodo: carga não condutiva e parcialmente fundida ainda pode ser fundida de forma confiável, evitando a ponte e as zonas mortas típicas da operação AC.

Fluxo do Processo

1. A escória de magnésio é triturada, peneirada e misturada com uma pequena quantidade de fluxo e redutor em uma estação de dosagem.
2. Alimentação automática entrega a mistura ao forno através de uma porta de carregamento selada com supressão de poeira.
3. O arco DC funde a carga em uma piscina fluida; as fases de metal e liga se depositam no fundo enquanto a escória oxidada flutua.
4. O metal é sangrado através do orifício de sangria inferior para fundição de lingotes ou granulação; a escória é sangrada para a frente através da ranhura de escória para vitrificação, resfriamento e uso downstream.
5. O gás de exaustão entra em uma câmara de sedimentação e filtro de manga, com emissão mantida abaixo de 10 mg/m3.

Parâmetros Técnicos

Escopo de Fornecimento

Transformador e gabinete retificador, corpo do forno de arco DC com carcaça resfriada a água, coluna de eletrodo e mecanismo de elevação, sistema de carregamento selado, conjuntos de sangria de escória e metal, estação de resfriamento de água circulante, estação hidráulica, trem de remoção de poeira, gabinete de automação PLC, comissionamento e treinamento do operador.

Serviço

Trabalho de teste de processo em amostras de escória do cliente, desenhos de arranjo geral e fundação, supervisão de instalação, comissionamento a frio e a quente, 12 meses de garantia em componentes principais e suporte remoto através da rede de controle do forno.

Aplicações

Utilização de escória de planta de magnésio, recuperação de metal de escória de redução de magnésio, produção de material secundário à base de silicato de cálcio e coprocessamento de escória de magnésio com escória de aciaria ou cinzas volantes.

Informe-nos sua composição de escória e tonelagem diária e dimensionaremos o transformador, o diâmetro do eletrodo e a capacidade de resfriamento para sua planta.
