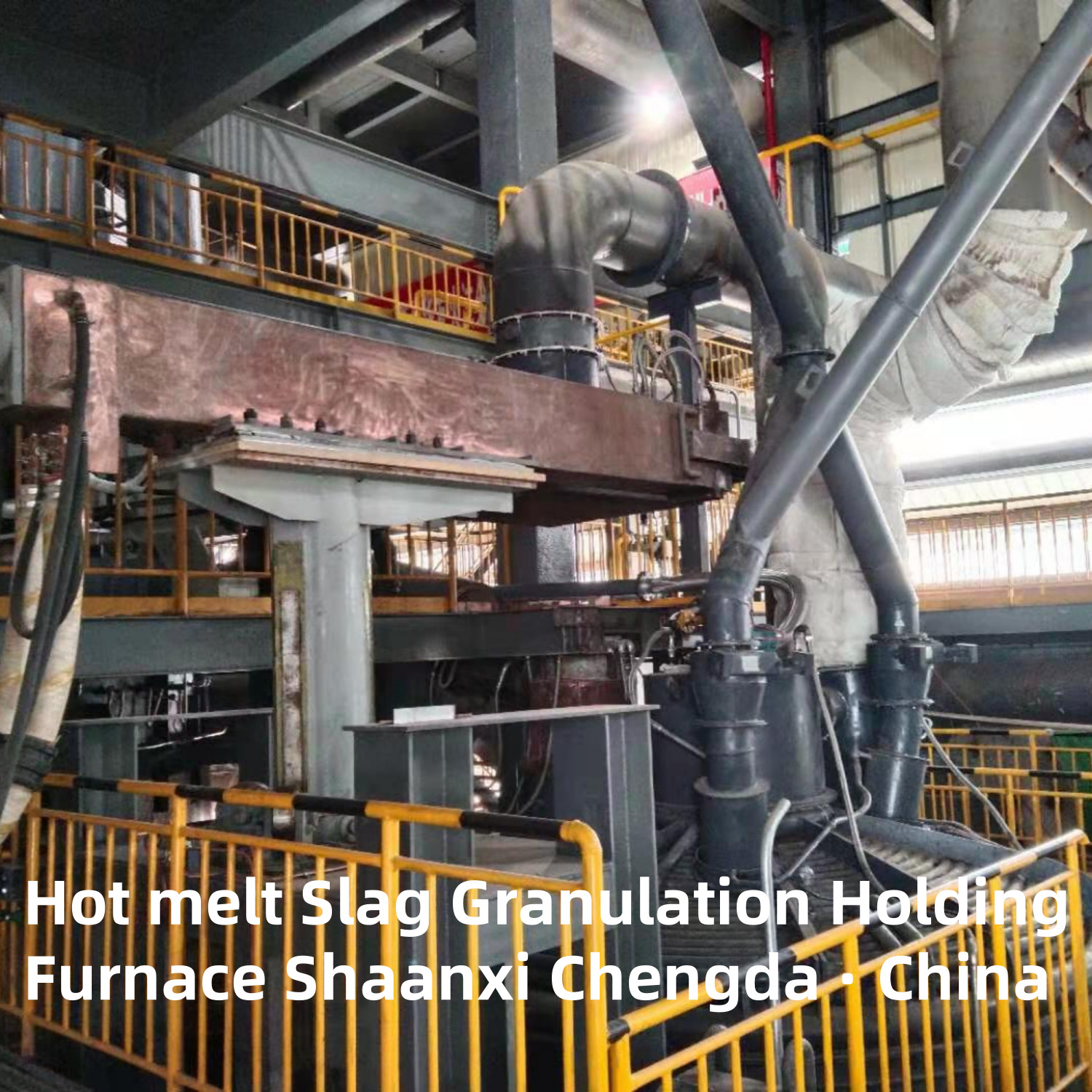

Equipamento de Forno de Retenção para Granulação de Escória Fundida

Forno de Retenção de Granulação de Escória de Fusão a Quente

Uso do equipamento:

  Usado para receber escória de fusão a quente do alto-forno, como isolamento de escória de alto-forno, armazenamento, instalações de aquecimento.

Visão geral do equipamento:

  Após a descarga intermitente da escória do alto-forno, ela é temporariamente armazenada no equipamento, sendo fornecida ao dispositivo de granulação de acordo com uma determinada taxa de fluxo para atingir o objetivo de granulação estável e contínua. Ao mesmo tempo, a fim de reduzir a temperatura da escória durante o armazenamento temporário e afetar a granulação subsequente, a escória do alto-forno pode ser aquecida.

Características do produto:

  Design do corpo do forno e da tampa do forno com isolamento térmico, minimizando a perda de calor, maximizando a utilização do pré-aquecimento.

Principais parâmetros e indicadores:

1, quantidade de armazenamento de escória: cerca de 75t;
2, capacidade de escória 30 ~ 60 toneladas/hora;
3, temperatura de descarga da escória ≧1420℃;
4, temperatura da escória ~ 1500℃ (a ser medida);
5, capacidade de aquecimento: aumento máximo da temperatura horária da escória ≧50℃;
6, requisitos de dissipação de calor do corpo do forno (operação normal):
  Temperatura da parede do forno: ≤ 80℃;
  Temperatura superior: ≤120℃;
  Temperatura inferior do forno: ≤ 80℃.

Descrição da estrutura do equipamento:

1. Corpo do forno;

2. Revestimento do forno;

3. Bico deslizante de controle de fluxo de resfriamento a água;

4. Tampa do forno de preservação de calor e dispositivo de suspensão;

5. Sistema de elevação de eletrodos; 6, sistema hidráulico;

7. Sistema de rede curta;

8. Tanque de água e dispensador de água;

9. Dispositivo de entrada de escória;

10. Saída de fumaça refrigerada a água;

11. Máquina de abertura do forno;

12. Transformador de forno elétrico;

13. Armário de alta tensão;

14. Sistema de controle do forno elétrico.

Função do equipamento

• Recebimento e Armazenamento de Escória: É usado para receber escória de fusão a quente de altos-fornos ou outros equipamentos de fundição e armazená-la temporariamente para amortecer a descarga intermitente de escória e fornecer uma fonte contínua de escória para o processo de granulação subsequente.
• Preservação do Calor e Controle de Temperatura: Ao adotar medidas eficazes de preservação do calor e dispositivos de aquecimento, a temperatura da escória é mantida em um nível relativamente alto (como acima de 1400°C). Isso impede que a escória se solidifique durante o armazenamento e garante sua fluidez, o que é propício para as operações de granulação subsequentes.
• Descarga Controlada: De acordo com os requisitos de produção do sistema de granulação, a escória no forno é descarregada a uma determinada taxa de fluxo e velocidade para garantir a estabilidade e a qualidade do processo de granulação.

Composição Estrutural

• Corpo do Forno: A estrutura do corpo do forno inclui a carcaça do forno, o revestimento, etc. A carcaça do forno é geralmente feita de chapas de aço para garantir a resistência e a estabilidade do corpo do forno. O revestimento é composto por múltiplas camadas de materiais refratários. Por exemplo, o revestimento lateral do forno pode incluir uma camada de placa de amianto, uma camada de material socado e uma camada de tijolo de carbono de fora para dentro, e a parte inferior do forno inclui uma camada de tijolo de alta alumina, uma camada de agregado refratário e uma camada de tijolo de carbono. Essa estrutura pode efetivamente reduzir a perda de calor e melhorar a vida útil do revestimento do forno.
• Sistema de Aquecimento: O aquecimento por arco elétrico ou outros métodos de aquecimento elétrico são frequentemente usados. O sistema de elevação de eletrodos é uma parte importante do aquecimento por arco elétrico, que pode ajustar a posição do eletrodo para controlar a potência de aquecimento e a área de aquecimento para garantir o aquecimento uniforme da escória no forno.
• Dispositivos de Entrada e Saída de Escória: O dispositivo de entrada de escória é usado para conectar-se ao equipamento de sangria de escória do forno de fundição a montante para garantir a entrada suave da escória fundida no forno de retenção. O dispositivo de saída de escória é equipado com um bico deslizante de controle de fluxo refrigerado a água ou outros dispositivos de controle de fluxo para controlar com precisão a taxa de descarga de escória.
• Sistemas Auxiliares: Incluindo sistemas hidráulicos, sistemas de rede curta, sistemas de resfriamento a água, equipamentos elétricos e sistemas de controle. O sistema hidráulico é usado para acionar o dispositivo de elevação do eletrodo e outras peças móveis; o sistema de rede curta é responsável por transmitir energia elétrica; o sistema de resfriamento a água é usado para resfriar componentes-chave, como eletrodos e tampas de forno, para evitar superaquecimento; os equipamentos elétricos e o sistema de controle são usados para controlar todo o processo de operação do equipamento, incluindo controle de temperatura, controle de movimento do eletrodo e controle de descarga de escória.

Características Técnicas

• Grande Capacidade de Armazenamento de Escória: Geralmente, a capacidade de armazenamento de escória pode atingir cerca de 75 toneladas, e a capacidade de manuseio de escória é de 30 a 60 toneladas por hora, o que pode atender às necessidades de produção de sistemas de granulação de grande e médio porte.
• Baixa Perda de Calor: O corpo do forno de preservação de calor e o design da tampa do forno minimizam a perda de calor, e o desempenho de preservação de calor é excelente. Por exemplo, quando o equipamento está operando normalmente, a temperatura da parede do forno é ≤ 80°C, e a temperatura superior é ≤ 120°C.
• Bom Desempenho de Aumento de Temperatura: Possui uma certa capacidade de aquecimento, e o aumento máximo da temperatura horária da escória pode ser ≥ 50°C, o que pode aumentar rapidamente a temperatura da escória para a faixa necessária e manter a estabilidade da temperatura da escória.
