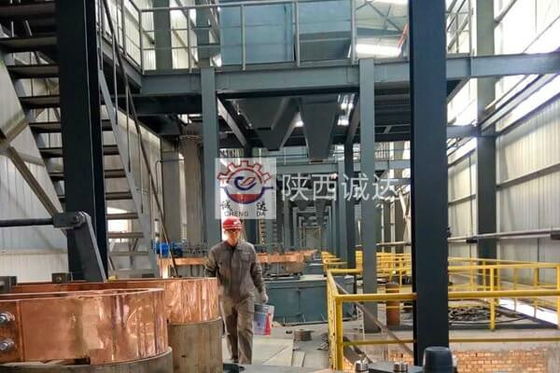

Equipamento de sistema de fornos de arco elétrico de corindo branco com certificação ISO 9001

1. Visão geral do projecto:
1.1 Modelo de equipamento: BGYL-2000KVA equipamento do sistema de fornos de arco elétrico de corindo branco;
1.2 Utilização do equipamento: Utilizado principalmente na fusão de abrasivos e materiais refratários, tais como corindo branco, alumina fundida, mullita, etc.;
1.3 Forma do equipamento: O forno de corindo branco é um forno fixo, com uma tampa de forno refrigerada a água, uma saia, uma alimentação superior e uma estrutura de refrigeração externa com água de pulverização na parede do forno.

2Características do sistema
2.1 Formas estruturais de alimentação superior do forno, cobertura do forno arrefecida a água e arrefecimento externo por água pulverizada na parede do forno;
2.2 Cada fase adota uma rede curta de poupança de energia composta por fios de cobre moles, através de barras de cobre, barras de cobre, travessas estruturais de aço (tipo de elevação de carrinho), etc.;
2.3 Regulador automático de elevação de eletrodos de tipo motor de frequência variável avançado e fiável: capaz de operação automática e manual.
2.4 A casca do forno é feita de aço de caldeira de 20 g, de espessura de 20 mm, sem reforço, e o carro do forno adota uma estrutura circular;A placa de aço inferior e saia do carro de forno são feitos de 20 mm de espessura placa de aço;
2.5 A pinça de eléctrodos adota um método de pinçagem por correia, que é fiável e tem uma longa vida útil;
2.6 A fixação do eléctrodo adota um método de condução pneumática;
2.7 A tensão primária do transformador é de 35 KV e a tensão secundária é de 200-130 V em sete níveis.
2.8 A entrada do sistema de água de arrefecimento deve estar equipada com um sistema de controlo da pressão e da temperatura da água, bem como com alarmes sonoros e luminosos.
2.9 Os parâmetros do forno eléctrico são monitorizados e geridos através de um ecrã táctil.
2.10 O material transportador adota um sistema de transporte pneumático de fase ultra densa.

3Descrição da estrutura do sistema e princípio de funcionamento
O forno de corindão branco é um forno fixo de tubo reto refrigerado a água com uma tampa de forno fixa, saia, carregamento superior e plataforma do corpo do forno.A estrutura externa de arrefecimento por água de pulverização da parede do forno é composta pelas seguintes partes mecânicas::
a) Corpo do forno;
b, carro de forno;
c) Sistema de rede secundária de curta distância;
d. Cobertura e saia fixas de fornos de refrigeração por água com tubo reto;
e, Controlador de veículos;
f. Sistema de arrefecimento por água;
g, sistema de transporte de fase ultra densa
h, Sistema de remoção de poeira
i, sistema de controlo elétrico

Princípio de funcionamento
Este dispositivo baseia-se na energia elétrica e utiliza o enorme calor liberado pelo arco formado entre o elétrodo e a carga do forno para conseguir a fusão.Quando a corrente é introduzida no forno através do eletrodo, um fenômeno de descarga de arco é desencadeado entre a extremidade do eléctrodo e a carga do forno.E a poderosa energia térmica derreteu rapidamente a carga do forno, feita principalmente de alumina em pó industrial.Sob condições de alta temperatura, a carga do forno sofre uma série de mudanças físicas e químicas complexas, enfriando e solidificando-se para formar corindão branco de alta qualidade.Durante o processo de fusão, a energia elétrica é eficientemente convertida em energia térmica, proporcionando as condições de alta temperatura necessárias para a formação de corindo branco.O controlo preciso da temperatura e o ambiente de arco estável garantem a consistência da qualidade dos produtos de corindo branco.

Parâmetro técnico:
Especificações de potência: Geralmente adequadas para fontes de alimentação de alta potência, tais como equipamento de forno de arco de corindo branco HY2.8-4000KVA, sistema de alimentação AC de 10 kV, faixa de tensão de 10 kV ± 10%,3 fases, frequência de 50 ± 0,5 Hz; a tensão do sistema de distribuição de baixa tensão é 380V/220V+10%-15%, com uma frequência de 50 ± 0,5 Hz.A potência de entrada poderosa e estável atende às necessidades de energia para gerar altas temperaturas em fornos de arco elétrico.
Parâmetros dos elétrodos: Geralmente são selecionados elétrodos de grafite de alta qualidade, que têm boa condutividade e resistência a altas temperaturas.e outras dimensões do eléctrodo são determinadas de acordo com as especificações específicas e os requisitos do processo de produção do forno de arco elétricoPor exemplo, o diâmetro comum do eletrodo é de 250 mm, que pode funcionar de forma estável em ambientes de alta temperatura e alta corrente,assegurar a geração contínua do arco e o fornecimento estável de calor dentro do forno.
Controle de temperatura: Este dispositivo pode obter um controlo de temperatura extremamente preciso, elevando rapidamente e mantendo a temperatura no interior do forno acima de 2000 °C,que satisfaçam os rigorosos requisitos de alta temperatura na fusão do corindão brancoAtravés de sistemas avançados de monitorização e controlo de temperatura, o ajuste em tempo real da corrente, tensão e outros parâmetros dos eletrodos assegura uma temperatura uniforme e estável no interior do forno.fornecendo uma garantia fiável para a fusão de corindo branco de alta qualidade.
Indicador de potência: tomando como exemplo os equipamentos HY2.8-4000KVA, a potência diária de um único conjunto de equipamentos pode atingir 25 toneladas.Se calculado com base num sistema de trabalho contínuo com 330 dias de trabalho por anoPara atingir uma produção anual de 30000 toneladas, são necessários quatro conjuntos de tais equipamentos.A potência de saída dos equipamentos de sistemas de fornos de arco elétrico de diferentes especificações varia, e uma selecção razoável pode ser feita de acordo com a escala de produção da empresa e da procura do mercado.
2.11 O sistema de remoção de poeira adota um sistema de remoção de poeira de dois estágios de filtro de sacos de ciclone.
