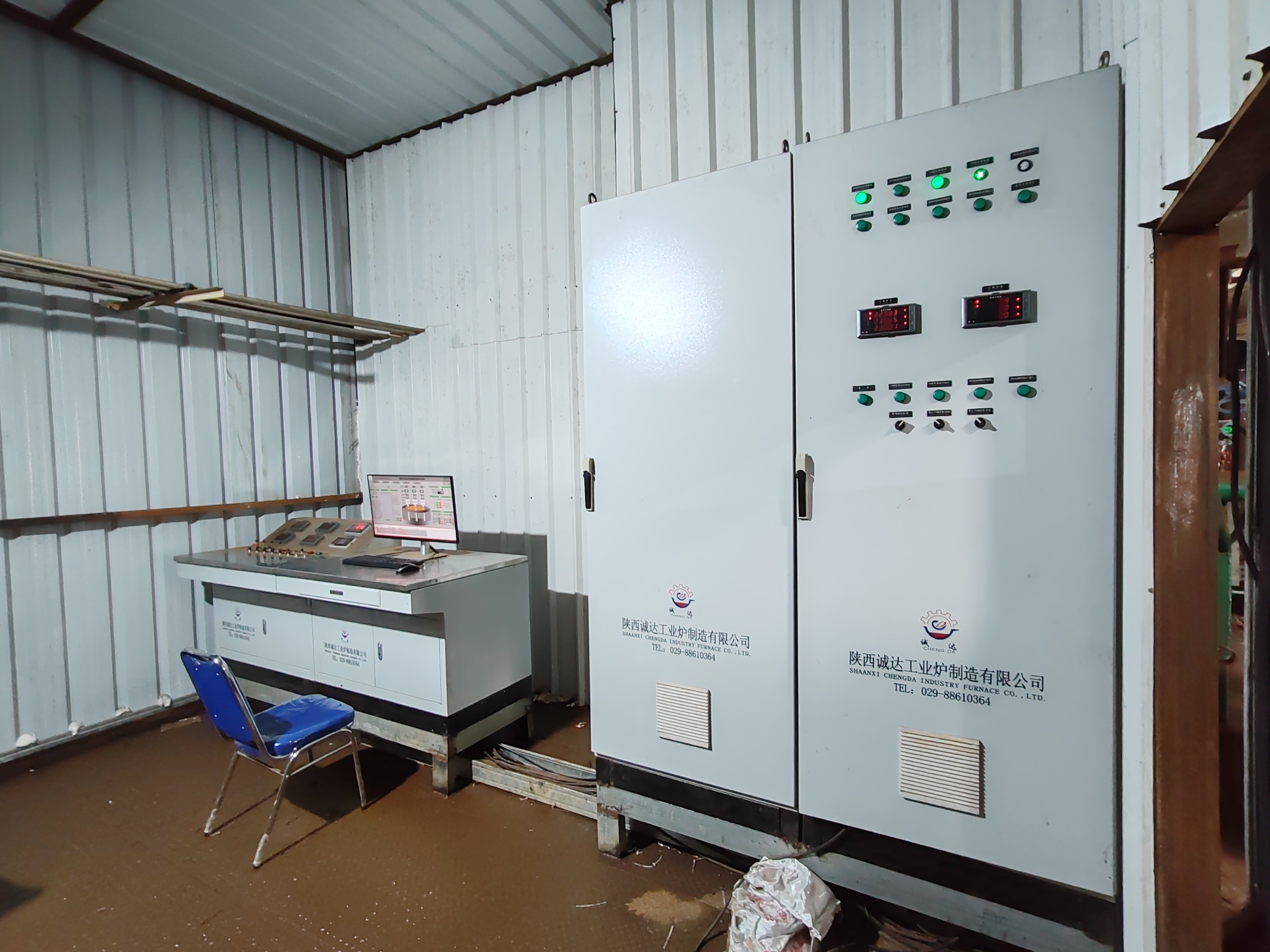

Gabinete de Controle de Forno para Forno Elétrico a Arco (EAF)/Forno de Refino de Panela (LRF)

Funções Principais

1. Controle de Potência e Eletrodo


   • Regulação de Abertura de Arco: Controla automaticamente a elevação/abaixamento do eletrodo por meio de sistemas servo ou hidráulicos para estabilizar o comprimento do arco, evitar a aderência ou quebra do eletrodo e manter a tensão/corrente do arco ideais para a fusão com economia de energia.
   • Ajuste de Potência: Combina a capacidade do forno e os estágios de fusão (fusão, refino, vazamento) para ajustar a potência de entrada, realizando o controle de potência constante ou corrente constante.
   • Controle de Equilíbrio de Fase: Equilibra a corrente trifásica para reduzir o impacto na rede e melhorar o fator de potência.


2. Monitoramento e Automação de Processos


   • Aquisição de Dados em Tempo Real: Monitora os principais parâmetros (corrente/tensão do eletrodo, temperatura do forno, fluxo/pressão da água de resfriamento, composição do gás) e os exibe em um HMI touchscreen.
   • Controle Lógico Programável (CLP): Suporta a programação personalizada do processo de fusão (por exemplo, carregamento automático, manutenção da temperatura, sequência de vazamento) para reduzir erros de operação manual.
   • Armazenamento e Rastreabilidade de Dados: Registra dados do processo de fusão (duração, consumo de energia, curva de temperatura) para análise de produção e rastreabilidade da qualidade.


3. Proteção e Alarme de Segurança


   • Proteção contra Sobrecarga/Curto-Circuito: Aciona a proteção de desligamento quando a corrente excede o valor nominal ou ocorre um curto-circuito, evitando danos aos cabos de alimentação e componentes do forno.
   • Proteção contra Falha do Sistema de Resfriamento: Alerta e desliga o sistema se a pressão da água de resfriamento estiver muito baixa, o fluxo for insuficiente ou a temperatura estiver muito alta (crítico para componentes refrigerados a água, como cabos e tampas do forno).
   • Proteção de Limite de Posição do Eletrodo: Evita a elevação excessiva ou o abaixamento excessivo do eletrodo para evitar colisão mecânica.
   • Função de Parada de Emergência: Equipado com botões de parada de emergência local e remota para desligamento imediato em caso de acidentes.


4. Comunicação e Integração


   • Suporta os protocolos MODBUS, PROFIBUS, Ethernet para conectar-se aos sistemas MES/ERP da fábrica, realizando monitoramento remoto e gerenciamento centralizado.
   • Interface com equipamentos auxiliares (sistemas de remoção de poeira, unidades de tratamento de água, reguladores de eletrodo) para operação coordenada.



Design Estrutural

Parâmetros Técnicos

Vantagens da Aplicação

1. Operação Inteligente: HMI touchscreen com curvas de fusão visualizadas permite a inicialização/parada de processos com um toque, reduzindo o limite para o treinamento do operador.
2. Otimização da Eficiência Energética: O ajuste dinâmico dos parâmetros do eletrodo reduz o consumo de energia em 8–15% em comparação com o controle manual, encurtando os ciclos de fusão em 10–20%.
3. Forte Anti-Interferência: Fonte de alimentação isolada e design de fiação blindada resistem efetivamente à interferência eletromagnética de arcos de alta corrente, garantindo a operação estável em ambientes industriais agressivos.
4. Fácil Manutenção: O design modular dos componentes permite a substituição rápida de peças defeituosas; a função de autodiagnóstico localiza falhas em tempo real, reduzindo o tempo de inatividade da manutenção.
