Montura do travão de fixação dos elétrodos superior e inferior

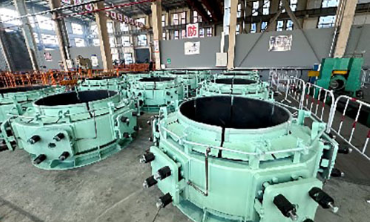

Conjunto de freio de fixação de eletrodo superior e inferior

1. Visão geral do produto

O conjunto de freio de fixação de eletrodo superior e inferior, abreviação de Dispositivo de deslizamento de freio duplo, é o principal equipamento de execução do sistema de deslizamento de eletrodo para fornos de arco submerso, fornos industriais de silício, fornos de ferroliga, fornos de carboneto de cálcio e fornos de refino fechados. Ele coopera com cilindros hidráulicos deslizantes para realizar a alimentação automática do eletrodo, compensando continuamente o consumo do eletrodo durante a fundição e mantendo o comprimento de trabalho estável dos eletrodos.

A estrutura tradicional de deslizamento de braçadeira única tem força de fixação instável, propensa a desvios de deslizamento do eletrodo, ajuste manual frequente e alto risco de quebra do eletrodo. Nosso conjunto duplo de freio superior e inferior adota estrutura de fixação hidráulica de mola de disco. O freio superior é móvel enquanto o freio inferior é fixo. Através de ações sequenciais de abertura e fixação intertravadas por PLC, os eletrodos são alimentados quantitativamente e com precisão. Ele garante a operação estável do arco, reduz acidentes com quebra de eletrodo e é um componente padrão para sistemas automáticos de eletrodos de fornos inteligentes, aplicável a fornos elétricos metalúrgicos de série completa de 6.300kVA a 63.000kVA.

2. Classificação principal do produto

2.1 Freio duplo hidráulico com mola de disco

• Princípio de fixação: Fixação mecânica por mola de disco, pressão hidráulica para liberação
• Disposição estrutural: 4 grupos de molas prato + cilindros hidráulicos dispostos simetricamente em torno da carcaça do freio; sapatas de freio vulcanizadas resistentes ao desgaste dentro
• Fornos correspondentes: Fornos de arco submerso fechados médios e grandes de 12.500 a 63.000 kVA, fornos industriais de silício
• Vantagens principais: Força de fixação estável e uniforme, grande coeficiente de atrito das sapatas de freio, eletrodo antiderrapante, longa vida útil do revestimento de fricção, proteção completa de intertravamento
• Aplicação: Oficinas de fundição de produção contínua e de alta corrente com altos requisitos de automação

2.2 Freio duplo leve (modelo econômico para forno pequeno e médio)

• Estrutura: Carcaça de freio de parede fina integrada, layout compacto de cilindro hidráulico de lado único
• Fornos correspondentes: fornos de silicomanganês, ferroníquel e carboneto de cálcio de 6.300 a 25.000 kVA
• Vantagens principais: Peso próprio leve, pequeno espaço ocupado, baixo custo de fabricação, manutenção conveniente no local e substituição de sapatas de freio
• Aplicação: Fornos semifechados de pequena capacidade com carga moderada de eletrodos

2.3 Freio duplo integrado de monitoramento inteligente (modelo automático de última geração)

• Configuração atualizada: sensores de pressão integrados, interruptores de limite de posição, módulos de monitoramento de temperatura, transmissão de sinal com fio para o sistema PLC do forno
• Peças de suporte: Escudo de isolamento térmico anti-respingos, mecanismo automático de compensação de desgaste para sapatas de freio
• Fornos correspondentes: Fornos de fundição não tripulados inteligentes ultragrandes de 33.000 a 63.000 kVA
• Principais vantagens: Monitoramento em tempo real da pressão de fixação e do estado de abertura do freio, alarme automático para pressão insuficiente ou desgaste da sapata, operação de deslizamento não tripulada totalmente automática

3. Estrutura Central e Princípio de Funcionamento

O conjunto completo de freio duplo consiste em 5 módulos principais: unidade de freio móvel superior, unidade de freio fixa inferior, conjunto de fixação de mola de disco, cilindro de liberação hidráulica e revestimento de sapata de freio de fricção.

1. Unidade de Freio Móvel SuperiorConectado com cilindros hidráulicos deslizantes, capazes de movimento de elevação vertical. Ele prende os eletrodos para suportar o peso do eletrodo durante o deslizamento e libera antes de subir. Intertravado com freio inferior para evitar abertura simultânea.
2. Unidade de Freio Fixo InferiorFixado no porta-eletrodo, suporta o peso total do eletrodo sob estado normal de fundição, sempre mantém os eletrodos de fixação; é liberado apenas temporariamente durante o movimento descendente de deslizamento do eletrodo.
3. Conjunto de fixação de mola de discoVários grupos de molas prato de alta resistência fornecem força de fixação radial duradoura para travar os eletrodos com firmeza. Os cilindros hidráulicos comprimem as molas do disco para liberar o freio quando é necessário o deslizamento do eletrodo.
4. Forro de sapata de freio resistente ao desgasteAdota material de fricção composto vulcanizado de borracha, alto coeficiente de fricção, bom isolamento térmico, anti-abrasão e anti-riscos de superfície do eletrodo; a sapata única pode ser substituída separadamente sem desmontar todo o freio.
5. Sistema de controle de intertravamento hidráulicoA lógica de intertravamento elétrico garante que os freios superior e inferior não possam abrir simultaneamente para evitar o risco de queda do eletrodo. Curso de deslizamento único ajustável de 15–50 mm, suporta deslizamento de ciclo automático, controle local manual e controle PLC remoto em três modos de operação.

Fluxo do ciclo de deslizamento do eletrodo padrão

1. O freio inferior permanece preso, o freio superior é liberado → o cilindro deslizante eleva o freio superior até a altura desejada
2. O freio superior prende novamente o eletrodo, o freio inferior libera → o cilindro deslizante desce para completar a alimentação do eletrodo
3. O freio inferior é firmemente fixado novamente, o freio superior é liberado e redefinido para a posição inicial, aguardando o próximo ciclo de escorregamento

4. Principais vantagens do produto

4.1 Proteção de intertravamento duplo segura e confiável

O intertravamento elétrico estrito proíbe a abertura dos freios superior e inferior ao mesmo tempo, eliminando completamente os acidentes de queda do eletrodo causados ​​pela liberação dupla; o monitoramento duplo de pressão e posição aciona o alarme de desligamento automático sob força de fixação anormal, melhorando muito a segurança da operação do forno.

4.2 Força de fixação estável, menos quebra do eletrodo

A fixação de força constante da mola do disco garante atrito de contato uniforme entre as sapatas do freio e a superfície do eletrodo, sem concentração de tensão local; o deslizamento quantitativo evita a descida irregular do eletrodo, reduzindo efetivamente a taxa de rachaduras e quebras do eletrodo, reduzindo o custo de consumo do eletrodo.

4.3 Alta Automação, Economia de Trabalho

Suporta deslizamento cíclico totalmente automático do PLC sem operação manual frequente no local; o modelo de monitoramento remoto carrega dados de operação para a sala de controle central, realizando gerenciamento de alimentação de eletrodo não tripulado e reduzindo a intensidade de trabalho na frente do forno.

4.4 Longa vida útil, baixo custo de manutenção

As sapatas de freio de fricção vulcanizadas apresentam forte resistência ao desgaste em altas temperaturas, longo ciclo de substituição; o design modular dividido permite a substituição de uma única sapata de freio ou grupo de molas sem desmontagem integral, curto tempo de inatividade para manutenção e baixo consumo de peças sobressalentes.

4.5 Ampla Adaptabilidade e Retrofit Conveniente

Diâmetro interno personalizável da carcaça do freio para eletrodos de autocozimento Φ400–Φ1200; combinado com o novo equipamento completo do forno e a renovação do sistema de eletrodos do antigo forno, nenhuma modificação estrutural em grande escala é necessária para o equipamento no local.

4.6 Anti-alta temperatura, operação estável em ambiente severo

A proteção anti-respingos com isolamento térmico externo isola o calor radiante da parte superior do forno, evitando o envelhecimento da mola e o desgaste da vedação do cilindro hidráulico; desempenho estável sob condições de fundição contínua de alta carga a longo prazo.

5. Indústrias aplicáveis ​​e faixa de capacidade do forno

• Fundição de ferroligas: fornos de arco submerso de ferrossilício, silicomanganês, ferroníquel, ferrocromo e ferrovanádio
• Fundição química: silício industrial, carboneto de cálcio, fornos de fusão de fósforo amarelo
• Metalurgia de não ferrosos: Escória de cobre, cinza de alumínio, fornos elétricos de refino fechados de chumbo-zinco
• Cobertura de capacidade: Fornos metalúrgicos de especificação completa de 6.300kVA, 12.500kVA, 16.500kVA, 25.000kVA, 33.000kVA, 45.000kVA, 63.000kVA

6. Configurações de correspondência opcionais

1. Pressão de fixação em tempo real e sistema de alarme de monitoramento on-line da posição do freio
2. Escudo de isolamento térmico de aço inoxidável anti-respingos de alta temperatura
3. Conjunto de autocompensação de desgaste para sapatas de fricção do freio
4. Conjunto coletor de cilindro hidráulico deslizante integrado
5. Pacote completo de peças de reposição: molas prato, sapatas de freio vulcanizadas, kits de vedação hidráulica

7. Garantia de serviço de ciclo de vida completo

1. Design personalizado fora do padrão: personalize o diâmetro interno do freio, o curso de fixação, a quantidade do grupo de molas e o curso de deslizamento de acordo com o diâmetro do eletrodo e os parâmetros de operação do forno
2. Pesquisa técnica no local: Engenheiros profissionais fornecem esquema geral de correspondência para sistema de deslizamento de eletrodo
3. Inspeção rigorosa de fábrica: teste de fadiga da força de fixação, teste de vazamento hidráulico e teste lógico de intertravamento antes da entrega
4. Suporte pós-venda: Garantia de montagem completa, fornecimento de longo prazo de sapatas de freio, molas de disco e outras peças de reposição vulneráveis, instalação e manutenção no local em todo o país
