Tampa do forno resfriado a água

Lugar de origem	China
Marca	Shaanxi Chengda
Certificação	ISO 9001
Número do modelo	Negociar com base na capacidade de processamento do equipamento
Quantidade de ordem mínima	1 unidade
Preço	The price will be negotiated based on the technical requirements and supply scope of Party A
Detalhes da embalagem	Discutir de acordo com os requisitos específicos da Parte A
Tempo de entrega	2 meses
Termos de pagamento	L/C, T/T, Western Union, D/P
Habilidade da fonte	Cadeia de fornecimento de produção completa, forneça dentro do prazo e atenda aos padrões de qualida

Detalhes do produto

Instalação	Requer habilidade técnica ou serviço profissional	Ancora de parede	Ancora de parede flexível para guindaste de torre
Vida	90-120 dias	Uso	Para reparo e manutenção
Tensão	220 V	Categoria	Componentes de substituição
Alongamento	<1>	Garantia	Normalmente de 6 a 12 meses
Faixa de preço	Varia de acordo com a peça e marca	País de origem	Shanxi, China
Destacar	tampa do forno refrigerado a água , peça sobressalente da tampa do forno , substituição do forno refrigerado a água

Deixe um recado

Descrição de produto

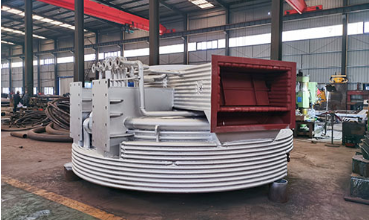

Cobertura de forno resfriado a água

1. Visão geral do produto

A tampa do forno resfriado a água é um componente de vedação e arrefecimento do núcleo superior especialmente adaptado a fornos de arco submerso, fornos industriais de silício, fornos de ferroligas, fornos de carburo de cálcio,Fornos de fósforo amarelo e fornos de refino fechadosSubstitui os topos de fornos refratários integrais tradicionais, adotando uma estrutura de arrefecimento forçado de água circulante para suportar radiação térmica ultra-alta acima de 1000 °C no interior do forno.

Os topos de fornos refratários tradicionais sofrem de frequentes espetos, rachaduras e esgotos devido à erosão de gases de combustão a altas temperaturas a longo prazo,que exigem manutenção regular de desligamento e causam grandes perdas de produçãoA nossa cobertura de forno modular resfriada a água controla eficazmente a temperatura da superfície abaixo de 200°C através da troca de calor da água circulante interna, realiza a recolha completa de fumaça fechada,protege o sistema de eletrodos superior, tubos de alimentação e equipamentos de rede curta, prolonga a vida útil do forno e suporta a reciclagem de gases de combustão para geração de energia, amplamente aplicável a 6.300kVA ̇ 63,Fornos eléctricos para metalurgia de série completa de 000 kVA, sendo equipamento de apoio padrão para a economia de energia e a melhoria ambiental das fundições.

2Principais tipos de produtos e classificação estrutural

2.1 Cobertura de forno refrigerado a água com parede de membrana (modelo padrão convencional)

Estrutura: Soldados por tubos de aço de caldeira densos de 20 °C para formar um canal de arrefecimento integrado na parede da membrana;Naves de ancoragem soldadas na superfície virada para o fogo, com revestimento refratário resistente ao desgaste de 30 ∼ 50 mm de espessura, revestido com revestimento castável
Disposição: dividido em módulo de cobertura do eléctrodo central e módulos de cobertura da borda periférica, ligados por parafusos resistentes a altas temperaturas
Fornos combinados: fornos de arco fechado de grande e médio porte de 12,500 ∼ 63,000 kVA, fornos industriais de silício
Vantagens: Alta resistência estrutural, efeito de arrefecimento uniforme, excelente estanqueidade do ar, baixa taxa de fuga de gases de combustão, longa vida útil sincronizada com o corpo do forno
Aplicação: oficinas de fundição de alto padrão ambiental com recuperação de gases de combustão

2.2 Cobertura de forno refrigerado a água do reservatório de caixa (modelo de forno pequeno leve)

Estrutura: Tanque de água de refrigeração selado, soldado por chapas de aço, com um labirinto de canais de circulação de água independentes no interior de cada tanque
Fornos combinados: fornos de ferro ligado pequeno e médio de 6,300 ∼ 16,500 kVA, de carburo de cálcio
Vantagens: Baixo custo de fabrico, leveza, conveniência de desmontagem e revisão no local, transformação flexível de fornos antigos
Aplicação: Fornos elétricos de pequena capacidade abertos e semi-fechados com baixa carga térmica

2.3 Cobertura inteligente integrada de forno refrigerado a água (tipo totalmente fechado de gama alta)

Configuração de atualização: sensor de monitorização de temperatura incorporado, interface de alarme de fluxo de água, válvula automática de alívio de pressão, escotilha de limpeza de poeira, buracos reservados para amostragem e medição de temperatura
Instalações de apoio: colector de entrada/saída de água correspondente, tanque de expansão de dissipação de calor, almofada de amianto de vedação a alta temperatura
Fornos equipados: fornos totalmente fechados extra-grandes de 33.000 ∼ 63.000 kVA, linhas de produção de fundição inteligentes e não tripuladas
Vantagens: Monitorização em tempo real da temperatura e do caudal da água de arrefecimento, alarme automático de superaquecimento, recolha completa de fumaça, emissões ultra-baixas

3Estrutura e Princípio de Trabalho

O conjunto completo da tampa do forno resfriado a água consiste em 5 partes principais: corpo do módulo de resfriamento, canal de água circulante, camada protetora refratária,Furo de processo reservado e sistema de distribuição de água e drenagem.

Corpo principal do módulo refrigerado a água

Adotar aço especial de caldeira com excelente condução térmica e resistência à pressão; design modular dividido para fácil transporte,Instalação e substituição local de peças danificadas sem desmontagem total.
Canal de água circulante fechado

O projeto de canal de fluxo separado e independente evita o superaquecimento local da água morta; a água de arrefecimento circula continuamente no interior para retirar o calor radiante maciço da câmara do forno,estabilização da temperatura da superfície da cobertura do forno dentro do intervalo seguro.
Camada de revestimento refratária resistente ao desgaste

A estrutura do prego de ancoragem e do revestimento de composição isolando a limpeza direta da fumaça de alta temperatura e da poeira derretida, previne o esgotamento por oxidação da chapa de aço,reduz a perda de calor e prolonga o ciclo de serviço.
Furtos de processo multifuncionais reservados

Orifícios de penetração de elétrodos pré-configurados, orifícios de alimentação, orifícios de escape de fumo, orifícios de alívio de pressão, orifícios de revisão, orifícios de medição de temperatura e de amostragem de acordo com a disposição do forno,satisfazer todas as exigências do processo de fusão contínua.
Sistema de Manifold de entrada e saída de água

Equipado com cabeçalho de distribuição de água integrado, equipado com dispositivos de monitorização do caudal e de protecção contra o desbordamento;Todas as condutas de ligação adotam flanges de vedação resistentes a altas temperaturas para evitar fugas de água nas juntas.

4. Vantagens fundamentais do produto

4.1 Vida útil ultra longa, redução dos custos de manutenção do desligamento

A refrigeração forçada por água evita problemas de esgotamento a altas temperaturas e de descascamento refratário dos topos dos fornos tradicionais; a vida útil corresponde a todo o ciclo do forno,Eliminação de desligamentos frequentes para reparação do topo do forno e substituição de refratários, reduzindo consideravelmente a perda de tempo de inatividade e o custo do consumo refratário.

4.2 Bom desempenho de vedação, poupança de energia e protecção do ambiente

O empalme modular com almofadas de vedação resistentes a altas temperaturas realiza a vedação completa do forno, coletando efetivamente gases de combustão de alta concentração de CO para geração de energia de reciclagem,Melhorar a utilização dos recursosReduz o excesso de fumaça e a fuga de poeira, cumprindo normas de protecção ambiental de emissões ultrabaixas.

4.3 Protecção integral dos equipamentos dos fornos superiores

Baixa temperatura da superfície dos blocos de cobertura do forno alta radiação térmica, proteção eficaz de suportes de eletrodos, cabos de rede curta resfriados a água,tubos de alimentação e outros equipamentos de núcleo superior de envelhecimento e esgotamento a altas temperaturas, diminuindo a frequência de substituição de peças sobressalentes.

4.4 Condição estável do forno e fusão equilibrada

O isolamento térmico superior eficaz reduz a perda de calor do forno, estabiliza o campo de temperatura interno do forno, uniformizando a reação de fusão,diminui a flutuação da composição do produto de liga e melhora a taxa de qualificação do produto acabado.

4.5 Projeto modular, fácil instalação e adaptação

A estrutura do módulo dividido é conveniente para transporte de contentores e elevação no local; tamanho personalizado,O layout do buraco e o fluxo de resfriamento podem ser projetados tanto para o suporte do novo forno como para a reconstrução de poupança de energia do forno antigo, não é necessária modificação civil em larga escala.

4.6 Operação segura com protecção múltipla

Módulo opcional de monitorização em tempo real da temperatura e do fluxo de água, alarme automático quando ocorre escassez de água ou superaquecimento; furos de alívio de pressão integrados impedem a explosão de sobrepressão da câmara do forno,Melhorar consideravelmente a segurança geral da operação da oficina.

5Indústrias aplicáveis e faixa de capacidade dos fornos

Fusão de ligas de ferro: Fornos de arco submersos de ferrosilicon, silicomanganês, ferronickel, ferrochromo, ferrovanádio
Fusão química: Fornos industriais de fusão de silício, carburo de cálcio e fósforo amarelo
Metalurgia não ferrosa: escória de cobre, cinzas de alumínio, fornos elétricos de refinação fechados de chumbo-zinco
Capacidade de cobertura: fornos metalúrgicos com especificações completas de 6,300 kVA, 12,500 kVA, 16,500 kVA, 25,000 kVA, 33,000 kVA, 45,000 kVA, 63,000 kVA

6Configurações de suporte opcionais

Sistema de alarme de monitorização em tempo real da temperatura e do caudal da água
Revestimento resistente a altas temperaturas, integrado, resistente ao desgaste
Conjunto de válvulas de segurança automáticas de alívio de pressão
Receptor integrado de abastecimento e drenagem de água com filtro
Furo de revisão à prova de pó e porta de amostragem de abertura rápida
Acessórios de vedação e de elevação completos para alta temperatura

7Garantia de serviço durante todo o ciclo de vida

Design não-padrão personalizado: Otimize a divisão do módulo, o layout do buraco e o fluxo de água de resfriamento de acordo com o diâmetro do forno, o layout do eletrodo e a carga térmica
Inspecção técnica no local: engenheiros profissionais fornecem a solução global de correspondência do topo do forno
Inspecção rigorosa da fábrica: ensaio de fugas de pressão hidráulica, ensaio de simulação de carga térmica e detecção de falhas de solda antes da entrega
Apoio pós-venda: garantia de todo o módulo, fornecimento a longo prazo de módulos sobressalentes, orientação técnica remota e serviço de instalação no local em todo o país
