Braço transversal condutor

Lugar de origem	China
Marca	Shaanxi Chengda
Certificação	ISO 9001
Número do modelo	Negociar com base na capacidade de processamento do equipamento
Quantidade de ordem mínima	1 unidade
Preço	The price will be negotiated based on the technical requirements and supply scope of Party A
Detalhes da embalagem	Discutir de acordo com os requisitos específicos da Parte A
Tempo de entrega	2 meses
Termos de pagamento	L/C,D/P,T/T,Western Union
Habilidade da fonte	Cadeia de fornecimento de produção completa, forneça dentro do prazo e atenda aos padrões de qualida

Detalhes do produto

Garantia	1 ano	Função	Substituição/Reparo
Aplicativo	mineração de ouro; draga de rejeitos	Capacidade de carga	30T
Faixa de preço	Varia por parte	Durabilidade	Alto
Destacar	Peças sobressalentes de braço cruzado condutor , Componente elétrico do braço cruzado , Braço transversal condutor com garantia

Deixe um recado

Descrição de produto

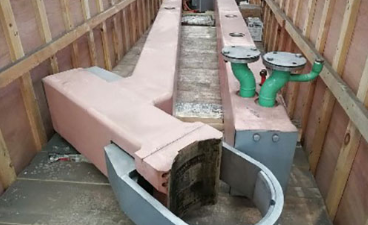

Braço Cruzado Condutivo

1. Visão geral do produto

O braço cruzado condutor, também denominado braço condutor de eletrodo, é o principal componente do sistema de elevação de eletrodo para fornos de arco submerso, fornos de ferroliga, fornos industriais de silício, fornos de carboneto de cálcio e fornos de refino fechados. Ele integra duas funções principais: suporte mecânico de eletrodo e transmissão de energia de grande corrente, conectando cabos resfriados a água em uma extremidade e braçadeiras de eletrodo na outra extremidade.

A estrutura tradicional de rede curta separada adota tubos de cobre condutores independentes mais vigas de suporte de aço, apresentando layout complexo, muitas peças de isolamento, alta impedância de circuito, forte geração de calor e grande perda de energia. Nosso braço cruzado condutor refrigerado a água integrado adota estrutura de caixa oca composta de cobre-aço ou alumínio-aço com canais de água de resfriamento circulantes integrados. Ele cancela inúmeras peças intermediárias condutoras e isolantes, encurta bastante o caminho condutor, reduz o efeito pelicular e a perda de impedância, estabiliza a operação do arco e reduz significativamente o consumo de energia de fundição. É amplamente compatível com fornos elétricos metalúrgicos de série completa de 6.300kVA a 63.000kVA, a principal parte de atualização para a transformação de economia de energia em redes curtas de empresas de fundição.

2. Classificação principal do produto

2.1 Braço Cruzado Condutivo Composto de Cobre-Aço Resfriado a Água (Modelo Padrão Premium)

Material: placa composta de cobre livre de oxigênio de alta condutividade + aço carbono de alta resistência, soldagem de caixa oca integral, canal de água de resfriamento de labirinto de camada dupla integrado
Fornos correspondentes: Fornos de arco submerso fechados de médio e grande porte de 16.500 a 63.000 kVA, fornos industriais de silício, fornos de ferroligas
Vantagens principais: resistividade ultrabaixa, excelente capacidade de transporte de corrente, forte rigidez estrutural, pequena vibração durante o levantamento do eletrodo; resfriamento interno uniforme de água, baixa temperatura de superfície, longa vida útil sincronizada com o corpo do forno
Aplicação: Fornos totalmente fechados de alta potência e alta corrente com rigorosos requisitos de economia de energia e proteção ambiental

2.2 Braço transversal condutor composto de alumínio-aço (modelo leve e econômico)

Material: placa de aço revestida de alumínio condutor de alta pureza, estrutura leve de caixa oca refrigerada a água
Fornos correspondentes: Fornos pequenos e médios de carboneto de cálcio, silicomanganês e ferroníquel de 6.300 a 25.000 kVA
Vantagens principais: Peso próprio leve, pequena carga de elevação do sistema hidráulico do eletrodo, baixo custo de fabricação, fácil transporte e instalação
Aplicação: Fornos elétricos abertos e semifechados de pequena e média capacidade com carga térmica moderada

2.3 Braço cruzado condutor multifuncional integrado de rede curta (modelo inteligente de última geração)

Configuração atualizada: placa de base de cobre condutora traseira integral, sensor integrado de detecção de temperatura e fluxo de água, flange de conexão isolada de alta resistência, interface integrada de suporte de eletrodo de troca rápida
Fornos correspondentes: Fornos de fundição não tripulados inteligentes ultragrandes de 33.000 a 63.000 kVA
Principais vantagens: Layout geral simplificado da rede curta, menos juntas de conexão, menor resistência de contato; monitoramento do estado de resfriamento em tempo real, alarme automático de temperatura excessiva, manutenção on-line conveniente

3. Estrutura Central e Princípio de Funcionamento

Todo o braço cruzado condutor consiste em cinco conjuntos principais: corpo do braço condutor composto, canal de resfriamento de água circulante interno, placa de transição condutora traseira, extremidade de conexão da braçadeira do eletrodo frontal e base de suporte isolada.

Corpo de braço condutor composto

Adota placa composta de dupla camada de cobre/alumínio-aço. A camada de cobre/alumínio realiza condução de grandes correntes, enquanto a camada de aço fornece resistência mecânica ao rolamento. A estrutura de caixa retangular oca otimiza a distribuição de corrente e suprime o efeito de pele.
Canal de resfriamento de água circulante fechado

O design independente do canal de água em labirinto elimina o superaquecimento local da água morta. A água de resfriamento circula dentro do corpo do braço para remover continuamente o calor joule gerado pela alta corrente, mantendo a temperatura da superfície do braço abaixo do limite seguro, evitando o envelhecimento do isolamento e a deformação térmica.
Placa de transição condutora traseira

Placa de cobre espessa integralmente soldada, conectada diretamente com terminais de cabo resfriados a água, grande área de contato, distribuição uniforme de corrente e resistência de contato extremamente baixa.
Extremidade de conexão da braçadeira frontal

Superfície de montagem usinada com precisão combinada com suporte de eletrodo, estrutura de travamento confiável, força de fixação estável para evitar deslocamento do eletrodo e agitação do arco.
Base de suporte isolada

Blocos de isolamento integral resistentes a altas temperaturas isolam o braço cruzado carregado da coluna do suporte de elevação do eletrodo, eliminando vazamentos elétricos e riscos de curto-circuito de todo o sistema de elevação.

4. Principais vantagens do produto

4.1 Baixa Impedância e Economia de Energia Significativa

A estrutura condutora integrada encurta o caminho de transmissão de corrente, remove tubos de cobre intermediários redundantes e peças isolantes, enfraquece efetivamente o efeito de pele e reduz a impedância de rede curta em 30% a 50%. O consumo de energia de fundição diminui obviamente sob operação a plena carga a longo prazo, trazendo benefícios económicos notáveis.

4.2 Alta rigidez estrutural e condição de fundição estável

A estrutura composta de caixa oca apresenta forte resistência à flexão e desempenho antivibração. A elevação e o abaixamento do eletrodo funcionam suavemente sem agitação severa, a queima do arco é estável, o campo de temperatura do forno é uniforme, a flutuação da composição da liga é reduzida, o rendimento do produto acabado é melhorado.

4.3 Resfriamento de água integrado, longa vida útil

O resfriamento de água forçado interno full-surround controla o aumento geral da temperatura do braço cruzado, evitando o superaquecimento local e a queima da camada condutora. Tratamento de superfície resistente ao desgaste e antioxidante, vida útil muito mais longa do que a tradicional estrutura de feixe condutor separado, reduzindo a perda frequente de tempo de inatividade de substituição.

4.4 Layout simplificado de rede curta, menor custo de manutenção

Cancele componentes condutores intermediários complexos, menos flanges de conexão e pontos de vedação; estrutura dividida modular permite desmontagem e substituição parcial sem remover todo o braço transversal, inspeção e manutenção diária mais convenientes, menor consumo de peças sobressalentes.

4.5 Design leve, pequena carga de elevação

O modelo composto de alumínio-aço reduz bastante o peso próprio, reduz a demanda de potência de saída do cilindro de elevação hidráulico do eletrodo, prolonga a vida útil da estação hidráulica e levanta peças mecânicas.

4.6 Proteção multicamadas segura e confiável

Equipado com conjunto de isolamento de alto desempenho entre o braço cruzado e a estrutura de elevação para evitar vazamento elétrico; módulo opcional de monitoramento on-line de temperatura e fluxo da água, alarme automático quando ocorre corte de água ou superaquecimento, evitando efetivamente acidentes de desgaste do equipamento.

5. Indústrias aplicáveis e faixa de capacidade do forno

Fundição de ferroligas: fornos de arco submerso de ferrossilício, silicomanganês, ferroníquel, ferrocromo e ferrovanádio
Fundição química: silício industrial, carboneto de cálcio, fornos de fusão de fósforo amarelo
Metalurgia de não ferrosos: Escória de cobre, cinza de alumínio, fornos elétricos de refino fechados de chumbo-zinco
Cobertura de capacidade: Fornos metalúrgicos de especificação completa de 6.300kVA, 12.500kVA, 16.500kVA, 25.000kVA, 33.000kVA, 45.000kVA, 63.000kVA

6. Configurações de correspondência opcionais

Sistema de alarme on-line de monitoramento de temperatura e fluxo da água em tempo real
Conjunto de suporte isolado integral de alta resistência
Flange de conexão do porta-eletrodo integrado de liberação rápida
Capa protetora anti-respingos de alta temperatura para superfície do braço cruzado
Conjunto completo de juntas e filtros de tubulação de água de resfriamento correspondentes

7. Garantia de serviço de ciclo de vida completo

Design personalizado fora do padrão: Otimize o comprimento do braço cruzado, o tamanho da seção, o fluxo de água de resfriamento e o layout da interface de acordo com a corrente do transformador do forno, o diâmetro do eletrodo e o espaço da oficina
Pesquisa técnica no local: Engenheiros profissionais fornecem esquema geral de otimização de correspondência de rede curta
Inspeção rigorosa de fábrica: teste de vazamento de água sob pressão hidráulica, detecção de resistência, teste de vibração de carga e detecção de falhas de soldagem antes da entrega
Suporte pós-venda: Garantia de braço inteiro, fornecimento de longo prazo de placa composta, blocos de isolamento e outras peças sobressalentes, instalação e manutenção no local em todo o país
