Introdução ao produto de cabos refrigerados a água

Lugar de origem	China
Marca	Shaanxi Chengda
Certificação	ISO 9001
Número do modelo	Negociar com base na capacidade de processamento do equipamento
Quantidade de ordem mínima	1 unidade
Preço	The price will be negotiated based on the technical requirements and supply scope of Party A
Detalhes da embalagem	Discutir de acordo com os requisitos específicos da Parte A
Tempo de entrega	2 meses
Termos de pagamento	L/C, T/T, Western Union, D/P
Habilidade da fonte	Cadeia de fornecimento de produção completa, forneça dentro do prazo e atenda aos padrões de qualida

Detalhes do produto

Utilização para máquina	carregador 300G/700G/800G /900G	Compatibilidade	Universal
Usando a vida	20 dias úteis	Adaptador	Stihl
Recurso	Alto rendimento	Nome do produto	Peças de reposição
Tamanho da alimentação	0,5mm	Categoria	Automotivo
Material	aço	Pacote de Transporte	Embalagem nua
Tensão	220/380 V 50/60 Hz	Resistência à abrasão	98%
Transparência	Transparente	País de origem	China
Destacar	Peças sobressalentes de cabos refrigerados a água , cabo refrigerado a água com garantia , cabo refrigerado a água industrial

Deixe um recado

Descrição de produto

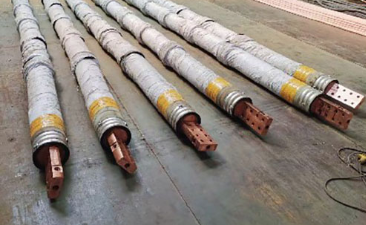

Introdução ao produto de cabo resfriado a água

1. Visão geral do produto

O cabo resfriado a água é o principal componente de conexão condutora para fornos de arco submerso, fornos de ferroliga, fornos industriais de silício, fornos de carboneto de cálcio, fornos de refino e vários fornos elétricos metalúrgicos de alta corrente. Ele realiza a transmissão de grande corrente entre a rede curta, o porta-eletrodo e o lado secundário do transformador.

Cabos convencionais de cobre nu geram calor intenso sob alta corrente, levando ao aumento de temperatura, grande perda de energia, envelhecimento fácil e substituição frequente. Nosso cabo resfriado a água adota uma estrutura interna de resfriamento de água circulante, que elimina rapidamente o calor joule gerado durante a transmissão de corrente. Possui baixo aumento de temperatura, baixa perda de resistência, desempenho condutivo estável e longa vida útil. É amplamente compatível com a gama completa de fornos elétricos metalúrgicos de 6300kVA a 63000kVA e é uma parte essencial da transformação de economia de energia da rede curta de fornos.

2. Classificação e tipos de produtos

2.1 Cabo de mangueira de borracha resfriado a água (tipo padrão convencional)

Estrutura: Condutor de fio de cobre macio multifilamentos, canal de água de borracha isolante interno, luva protetora externa de borracha resistente ao desgaste, flanges de aço inoxidável em ambas as extremidades
Forno correspondente: Fornos de arco submerso médios e pequenos 6300–25000kVA
Vantagens: Boa flexibilidade, fácil dobra e layout, baixo custo abrangente, processo maduro, manutenção e substituição convenientes
Aplicação: Conexão de rede curta do forno entre pinças de eletrodo e barramento

2.2 Cabo refrigerado a água para tubo corrugado de aço inoxidável (tipo de alta corrente para serviços pesados)

Estrutura: condutor trançado de cobre sem oxigênio de alta condutividade, tubo de água de resfriamento corrugado de aço inoxidável, camada de isolamento resistente a altas temperaturas, proteção metálica anti-respingos
Forno correspondente: Grandes fornos fechados de 33.000 a 63.000 kVA e superiores
Vantagens: Resistência a altas temperaturas, respingos anti-fundidos, forte resistência à pressão, longa vida útil, adequado para ambientes frontais de fornos de alta temperatura agressivos, aumento de temperatura ultrabaixo sob corrente super grande
Aplicação: silício industrial de alta capacidade, ferroliga, forno elétrico fechado de fósforo amarelo rede curta

2.3 Cabo ultramacio flexível resfriado a água (modelo especial com movimento de eletrodo)

Estrutura: trança densa de fio de cobre sem oxigênio superfino, caminho de água de resfriamento circulante multicanal, bainha de borracha antienvelhecimento multicamadas
Vantagens: Flexibilidade ultra-alta, grande curso de flexão, sem quebra após levantamento/abaixamento frequente de eletrodos, efeito de resfriamento estável
Aplicação: Conexão direta entre porta-eletrodo e barramento de rede curta onde os eletrodos se movem com frequência

3. Estrutura Central e Princípio de Funcionamento

Todo o cabo é composto por quatro partes principais: corpo de cobre trançado condutor, canal de circulação de água de resfriamento, camada protetora isolante e terminal de conexão de metal.

Condutor de cobre trançado condutor

Feito de fio de cobre sem oxigênio de alta pureza com alta condutividade, a estrutura trançada densa garante excelente flexibilidade e grande capacidade de transporte de corrente, reduzindo efetivamente a resistência de contato.
Canal de água de resfriamento circulante

A água de resfriamento flui pela tubulação interna em circulação fechada, absorvendo continuamente o calor gerado pelo condutor de cobre durante a transmissão de energia, mantendo o cabo operando em baixa temperatura.
Isolamento multicamadas e jaqueta protetora

Camada externa ondulada de borracha / aço inoxidável resistente a altas temperaturas, resistente ao envelhecimento e isolante, isolando radiação de alta temperatura, respingos de ferro fundido e abrasão mecânica, evitando riscos de curto-circuito e vazamento.
Flange Terminal Soldado Integrado

Ambas as extremidades adotam estrutura de flange de cobre integral, soldagem sem costura com trança de cobre, distribuição uniforme de corrente, pequena resistência de contato, equipada com interfaces de entrada e saída de água para conexão rápida da tubulação de água circulante.

4. Principais vantagens do produto

4.1 Baixo consumo de energia e economia de energia

O resfriamento de água circulante controla efetivamente o aumento da temperatura do cabo, reduz bastante a perda de calor por resistência, reduz a carga do transformador, reduz o consumo de energia de fundição e traz benefícios óbvios de economia de energia para produção a longo prazo.

4.2 Alta segurança e longa vida útil

A baixa temperatura operacional retarda o envelhecimento do isolamento; a estrutura externa anti-respingos evita a queima do metal fundido. Nenhuma falha de superaquecimento sob operação em plena carga de longo prazo, reduzindo bastante a frequência de manutenção de desligamento.

4.3 Excelente flexibilidade e layout conveniente

O design trançado flexível multiespecificações se adapta ao levantamento do eletrodo, expansão e contração do corpo do forno, vários layouts de rede curtos e complexos; peso leve, fácil instalação, desmontagem e substituição.

4.4 Transmissão de Corrente Estável e Fusão Uniforme

A resistência geral baixa e estável garante uma corrente equilibrada de cada eletrodo, evita o superaquecimento parcial da carga do forno, estabiliza a condição do forno, reduz a flutuação da composição do produto e melhora o rendimento do produto acabado.

4.5 Correspondência personalizada e forte adaptabilidade

Parâmetros personalizáveis, incluindo comprimento do cabo, área transversal, raio de curvatura, tamanho do flange, quantidade de canal de água, estrutura de proteção externa de acordo com a corrente do forno, espaço líquido curto e pressão da água de resfriamento. Adequado para suporte de novos fornos e renovação de economia de energia de fornos antigos.

5. Fornos e indústrias aplicáveis

Fundição de ferroligas: fornos de arco submerso de ferrossilício, silicomanganês, ferroníquel, ferrocromo e ferrovanádio
Fundição química: silício industrial, carboneto de cálcio, fornos de fusão de fósforo amarelo
Metalurgia não ferrosa: Escória de cobre, cinza de alumínio, fornos elétricos de refino de chumbo-zinco
Faixa de capacidade: Fornos elétricos de série completa de 6300kVA a 63000kVA

6. Configurações de correspondência opcionais

Escudo externo de aço inoxidável anti-respingo de alta temperatura
Conjunto de junta de tubo de água de conexão rápida
Manga de proteção de isolamento para barramento de rede curta
Flange resistente à corrosão para circulação de água amolecida
Conjuntos completos de acessórios para tubulações de circulação de água de suporte

7. Suporte de serviço de ciclo completo

Design personalizado fora do padrão: Calcule a seção transversal e o comprimento do cabo de acordo com a corrente do transformador do forno e o layout no local
Pesquisa técnica no local: engenheiros profissionais fornecem sugestões curtas de otimização de layout de rede
Inspeção rigorosa de fábrica: realize teste de carga de corrente, teste de vazamento de pressão de água e detecção de resistência antes da entrega
Garantia pós-venda: Garantia total do cabo, fornecimento a longo prazo de terminais e acessórios correspondentes, orientação técnica remota
