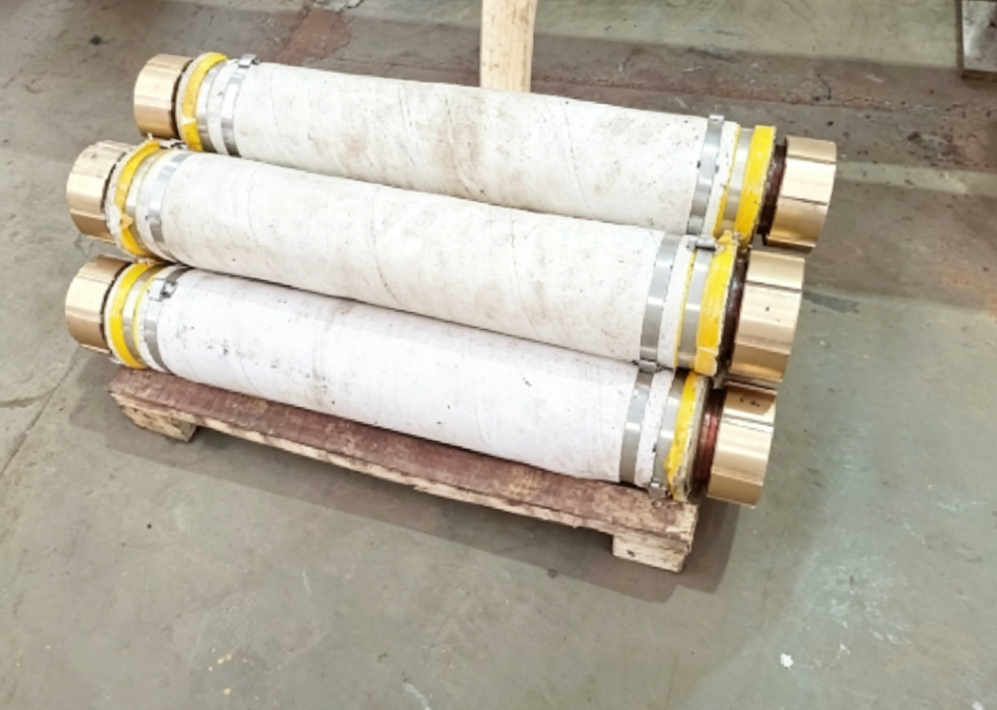

Compensador tubular resfriado a água

Visão geral do produto

Composição estrutural

1. Tubos condutivos internos (camada condutiva principal)




   Tubos de cobre T2 de alta pureza, sem costura, com alta condutividade e baixa resistência,com uma tensão de ar de até 50 kV,As juntas condutoras integralmente forjadas ou com mangas cónicas são formadas em ambas as extremidades com superfícies de contato revestidas de prata para reduzir a resistência ao contato e reduzir a ablação da geração de calor.
2. Cavidade de sanduíche resfriado a água




   Uma camada intermédia de circulação de água fechada formada por tubos internos e externos totalmente soldados, equipados com bocas de entrada e saída de água.A água de resfriamento circula ao redor do tubo de cobre condutor sem resfriar as zonas mortas, removendo rapidamente o calor condutor e a alta temperatura radiante dos fornos.
3. Mecanismo de expansão deslizante e compensação




   A secção telescópica de precisão do tubo interno permite a expansão e contração axial livres,equipado com uma estrutura anti-derrapagem de limite de orientação para evitar fugas de água causadas por rasgão sob tensão máximaSuporta a compensação de desvio radial e angular menor.
4. Camada exterior isolante protetora




   Capa isolante de fibra de vidro resistente a altas temperaturas e de alta resistência, isolando curto-circuitos de componentes metálicos externos, isolando o calor e evitando queimaduras para reduzir os riscos de queimaduras no local.
5. Assembleias de fixação e vedação




   As juntas de borracha resistentes ao calor e os parafusos de aço inoxidável de alta resistência conseguem uma vedação de várias camadas nas superfícies das flanges, sem vazamento em condições de trabalho de vibração de alta temperatura a longo prazo.É fixada uma marca de observação de alongamento para verificar visualmente o estado da compensação telescópica.

Parâmetros técnicos essenciais

Especificações gerais

Principais indicadores de desempenho

1. Resistência de contacto: ≤ 0,03μΩ (mais baixa para juntas prateadas para reduzir as perdas de calor)
2. Eficiência de refrigeração: capacidade de dissipação de calor de unidade única 15 ‰ 120 kW por hora, eliminando o sobreaquecimento e os corpos de cobre acesos
3. Resistência às vibrações: resistência às vibrações eletromagnéticas alternadas durante a fusão sem juntas soltas ou vazamento de água em funcionamento contínuo
4. Vida útil: ≥ 5 anos em condições normais de trabalho em água mole, prorrogável para mais de 8 anos com manutenção regular

Vantagens principais do produto (pontos de venda promocionais)

1Condução integrada e refrigeração por água para poupança de energia

2Compensar o deslocamento multidimensional para eliminar o stress do equipamento

3. Alta condutividade e baixa perda, adequado para corrente ultra-grande

4. Selo fiável para operação sem fugas a longo prazo

5Estrutura compacta, fácil instalação e manutenção

6. Customização em condições completas para todos os tipos de fornos metalúrgicos

Indústrias aplicáveis e equipamento correspondente

1. Fusão de ligas ferrosas: Sistemas de redes curtas de fornos de arco submerso para ferrosilicio, silicomanganeso, ferrocrom, ferrovanádio e ferronicel
2. Carbono de cálcio e fósforo amarelo: Conexões condutoras secundárias de grandes fornos de arco fechados submersos
3. Fabricação de aço: resfriamento por condução líquida curta dos fornos de arco elétrico AC/DC e dos fornos de refinação de frasco LF
4. Fusão não ferrosa: Sistemas condutores de alta corrente de fornos de fusão de cobre, alumínio, chumbo e zinco e fornos de redução
5. Acessórios correspondentes: Transformadores de fornos eléctricos, tubos de cobre condutores refrigerados a água, cabos refrigerados a água, braços transversais condutores e acessórios completos para redes curtas

Orientações para a selecção dos produtos

1. Parâmetros de selecção essenciais: corrente secundária nominal do transformador do forno, diâmetro exterior do tubo de cobre líquido curto, comprimento de instalação reservado no local, curso de compensação telescópica necessário,pressão de abastecimento de água de arrefecimento
2. Para condições de trabalho pesadas (corrente> 25000A), selecione modelos atualizados com flanges prateadas e camadas intermédias aquecidas ampliadas para reduzir a geração de calor
3. Para áreas adjacentes a corpos de fornos de alta temperatura, escolher modelos com envelopes isolantes de fibra de vidro resistentes a altas temperaturas e espessadas
4. Para fábricas com alta dureza da água, recomenda-se um sistema de circulação de água macia para prolongar a vida útil dos canais de água internos do compensador.

Títulos promocionais

1. Compensador Tubular Refrigerado com Água. Junção de Expansão de Refrigerador e Condutora Integrada para Redes Cortas de Fornos Elétricos Metalúrgicos.
2. Compensador refrigerado a água de alta corrente, dispositivo especial de deslocamento e absorção de vibrações para fornos de arco submerso e fornos de arco elétrico
3. Compensador tubular refrigerado a água com duas camadas de sanduíche, resfriamento eficiente para evitar o superaquecimento e compensação da expansão térmica contra o vazamento de água
4. Compensador tubular resfriado a água personalizado, compatível com todos os fornos elétricos industriais de fundição de 1000A a 50000A

Breve Introdução em Inglês para o site oficial do comércio exterior

Compensador tubular resfriado a água
