Short-Net para Fornos Elétricos a Arco

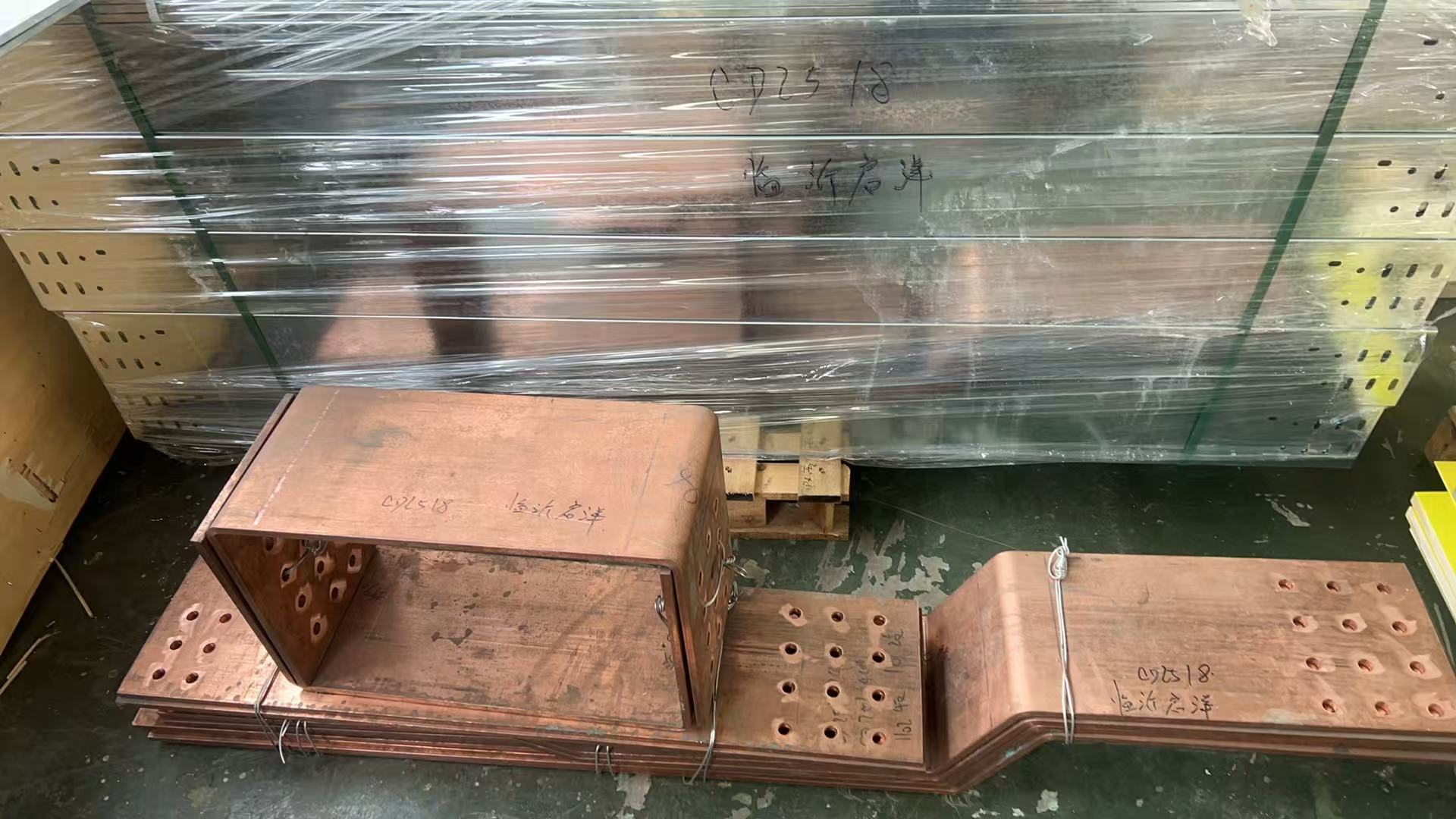

  • Short-Net for Electric Arc Furnaces
Lugar de origem China
Marca Shaanxi Chengda
Certificação ISO 9001
Número do modelo Negociar com base na capacidade de processamento do equipamento
Quantidade de ordem mínima 1 conjunto
Preço The price will be negotiated based on the technical requirements and supply scope of Party A
Detalhes da embalagem Discutir de acordo com os requisitos específicos da Parte A
Tempo de entrega 10 ~ 15 dias
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte Completar a cadeia de abastecimento da produção, fornecer a tempo e cumprir os padrões de qualidade

Contacte-me para amostras e cupons grátis.

Whatsapp:0086 18588475571

Conversamos: 0086 18588475571

Skype: sales10@aixton.com

Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.

x
Detalhes do produto
Destacar

peça sobressalente short-net para forno elétrico a arco

,

rede de substituição para forno elétrico a arco

,

peça de substituição short-net para forno
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Deixe um recado
Descrição de produto
Como um componente central de condução de alta corrente no circuito principal de fornos de arco elétrico (EAF), a rede curta assume a tarefa crítica de transmitir energia elétrica do lado secundário do transformador para os eletrodos. Seu desempenho impacta diretamente a eficiência da fusão, o consumo de energia e a estabilidade operacional do EAF. Abaixo está uma introdução detalhada do produto:

1. Definição Central e Funções Chave

  • Definição: A rede curta se refere ao termo geral para condutores secundários da extremidade de saída de baixa tensão do transformador EAF até a extremidade do eletrodo de grafite. Em aplicações práticas, geralmente se refere especificamente à seção da linha do compensador ao cabo refrigerado a água, dividida em tipo barra e tipo tubo de cobre. Dentre eles, o tipo tubo de cobre refrigerado a água se tornou a principal direção de desenvolvimento devido à economia de material de cobre e ao excelente efeito de resfriamento.
  • Funções Chave: Ele não apenas serve como um canal de transmissão de energia elétrica, mas também controla a distribuição simétrica dos arcos elétricos, melhorando a estabilidade do arco e a densidade de energia para concentrar os efeitos térmicos. Enquanto isso, pode suportar a carga térmica extrema de curto prazo dos eletrodos, garantindo que o EAF gere de forma estável altas temperaturas para a fusão de sucata e outras operações. Além disso, um projeto de rede curta razoável pode equilibrar a reatância trifásica e reduzir o consumo de energia.

2. Componentes Centrais

Componente Descrição da Função
Compensador Principalmente refrigerado a ar ou a água, conectando a saída do transformador ao tubo de cobre condutor. Ele compensa a expansão e contração do comprimento causadas por mudanças de temperatura, garantindo a estabilidade da conexão.
Tubo de Cobre Condutor/Barra Componente condutor central. Cada fase é geralmente equipada com 2-4 tubos em forma de U. A seção conectada ao transformador é disposta de acordo com a forma de saída do transformador, e a seção conectada ao cabo refrigerado a água é geralmente disposta em um triângulo equilátero. O tipo tubo de cobre pode cooperar com o sistema de resfriamento a água para reduzir sua própria temperatura.
Cabo Refrigerado a Água Um cabo especial de passagem de água conectando o tubo de cobre condutor ao braço transversal condutor. Modelos como a série SLDL são adaptados a EAFs de diferentes capacidades, atendendo aos requisitos de condução e resfriamento de peças de conexão dinâmicas e estáticas.
Suporte e Isolador de Aço Inoxidável O suporte é feito de aço inoxidável não magnético para evitar perdas eletromagnéticas. É combinado com isoladores de placa de tecido de vidro fenólico, e os condutores são fixados com parafusos de aço inoxidável para garantir o isolamento elétrico e o suporte mecânico.
Sapata de Cobre Forjado Pode ser conectado em série com a rede curta para formar um circuito de água de resfriamento fechado, ao mesmo tempo em que fortalece a conexão condutora entre o eletrodo e a rede curta, melhorando a eficiência da condução de corrente.

3. Principais Parâmetros Técnicos

Os parâmetros das redes curtas para EAFs de diferentes capacidades variam significativamente. Abaixo estão os valores de referência para algumas especificações principais:
Capacidade Nominal do EAF Capacidade Nominal do Transformador Corrente Secundária Diâmetro do Eletrodo Modelo do Cabo Refrigerado a Água Fator de Desequilíbrio de Impedância
6t 3.15MVA 9920A 300mm SLDL2400 ≤5%
12t 5MVA 14400A 350mm SLDL3600 ≤5%
15t 6.3MVA 16788A 350mm SLDL4000 ≤5%
20t 16MVA 36344A 400mm SLDL4400 ≤5%

4. Características do Produto

  • Adaptabilidade a Alta Corrente: Capaz de transportar correntes ultra-grandes de dezenas de milhares de amperes. Com o sistema de resfriamento a água, a densidade de corrente é várias vezes maior do que a das estruturas tradicionais, enquanto o peso próprio é significativamente reduzido, adaptando-se aos requisitos de fornecimento de energia de fusão de alta intensidade dos EAFs.
  • Design de Baixa Perda: O tubo de cobre e a sapata de cobre são conectados em série para formar um circuito de água de resfriamento em circuito fechado, dissipando rapidamente o calor do condutor e reduzindo a perda de energia elétrica causada por altas temperaturas. Algumas redes curtas do tipo reator plano reduzem a força eletromotriz de indução mútua e a resistência do condutor otimizando a disposição dos eletrodos, economizando ainda mais energia elétrica.
  • Resistência a Ambientes Severos: Os componentes são feitos de materiais resistentes a altas temperaturas e corrosão, permitindo a operação estável no ambiente de alta temperatura e poeira condutora durante a fusão do EAF. O projeto estrutural também considera a resistência mecânica para resistir à vibração e ao impacto durante a fusão.
  • Forte Compatibilidade: Pode ser personalizado com estruturas e parâmetros correspondentes de acordo com diferentes tipos de equipamentos, como EAFs e fornos de arco submerso, bem como diferentes cenários de fusão, como fornos de níquel-ferro e fornos de silício industrial, com forte adaptabilidade.

5. Cenários de Aplicação

Amplamente utilizado em metalurgia e áreas industriais relacionadas, como refino secundário de sucata em siderurgia EAF, controle de fluxo de fusão na indústria de fundição para garantir a qualidade da fundição e várias operações de fusão de metais no processamento de metais. Também é adequado para fornos de arco submerso, fornos de carbeto de cálcio, fornos de fósforo amarelo e outros equipamentos, usados na produção de fusão de níquel-ferro, ferrossilício, carbeto de cálcio e outros produtos.
