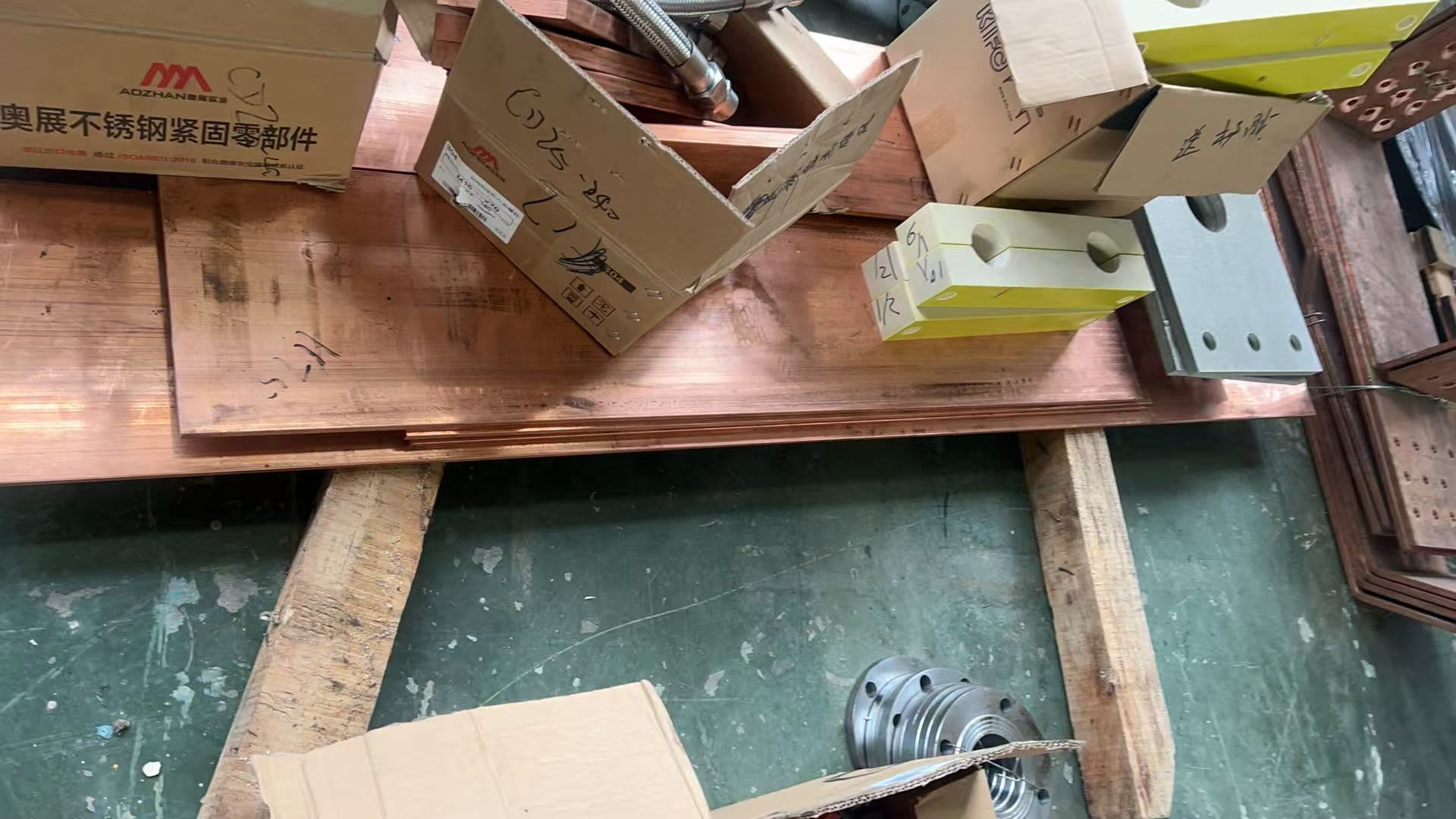

Barra de cobre para fornos de arco elétrico

2.1 Definição Central e Funções Principais

• Definição: Feito de cobre eletrolítico de alta pureza, o condutor retangular é formado por dobra e emenda. Dividido em tipos comuns e prateados/estanhados, é amplamente utilizado em conexões fixas de circuitos secundários EAF.
• Funções Principais: Transmite energia elétrica de forma estável do transformador para os eletrodos. Reduz a perda de resistência e a interferência eletromagnética através de um design otimizado. Fornece suporte mecânico para outros componentes da rede curta.

2.2 Composição Central e Características do Material

2.2.1 Seleção de Materiais

• Adota cobre eletrolítico de alta pureza T2/T3 com teor de cobre ≥99,9% e condutividade ≥97%IACS.
• A superfície pode ser prateada (≥0,1mm) ou estanhada (≥0,05mm) para aumentar a resistência à oxidação e à corrosão.

2.2.2 Design Estrutural

• Seção transversal retangular com especificações comuns: 50×5mm, 60×6mm, 80×8mm, 100×10mm, etc., personalizável para tamanhos especiais.
• As conexões principais usam processos de perfuração e rosqueamento com parafusos de aço inoxidável. Algumas barras de cobre possuem ranhuras de dissipação de calor para melhorar a eficiência de resfriamento.

2.3 Principais Parâmetros Técnicos

2.4 Características do Produto

• Alta Condutividade: Baixa resistividade reduz a perda de calor e o consumo de energia do EAF.
• Forte Desempenho Mecânico: Resistência à tração ≥205MPa, suportando vibrações e impactos durante a fusão.
• Excelente Resistência ao Calor e Corrosão: Adapta-se a ambientes de trabalho de alta temperatura e poeira.
• Adaptabilidade Personalizável: Tamanho, comprimento e tratamento de superfície personalizáveis para diferentes especificações de EAF.
• Fácil Instalação: A estrutura retangular facilita a emenda e a fixação, melhorando a eficiência da construção.

2.5 Cenários de Aplicação

• Usado principalmente em sistemas de rede curta EAF como condutores fixos para EAFs de fabricação e refino de aço.
• Conecta saídas de baixa tensão do transformador, compensadores e braços cruzados condutores, adequado para as indústrias de metalurgia, fundição e processamento de metais.
• Aplicável a circuitos condutores de outros equipamentos metalúrgicos de alta corrente, como fornos de arco submerso e fornos de carbeto de cálcio.

  2.6 Composição Central e Características do Material

  2.6.1 Seleção de Materiais

  • Adota cobre eletrolítico de alta pureza T2/T3 com teor de cobre ≥99,9% e condutividade ≥97%IACS, garantindo excelente condutividade elétrica e reduzindo a perda de energia durante a transmissão de corrente.
  • A superfície pode ser prateada ou estanhada conforme necessário, com espessura de prateamento ≥0,1mm e espessura de estanhamento ≥0,05mm, melhorando a resistência à oxidação e à corrosão e prolongando a vida útil.

  2.6.2 Design Estrutural

  • A forma da seção transversal é principalmente retangular, com especificações comuns (largura × espessura) incluindo 50×5mm, 60×6mm, 80×8mm, 100×10mm, etc. Tamanhos especiais podem ser personalizados de acordo com a capacidade do EAF.
  • As peças de conexão principais adotam processos de perfuração e rosqueamento, fixadas com parafusos de aço inoxidável para garantir uma conexão firme e reduzir a resistência de contato. Algumas barras de cobre são fornecidas com ranhuras de dissipação de calor na superfície para melhorar a eficiência da dissipação de calor.

  2.7 Principais Parâmetros Técnicos

  Capacidade Nominal do EAF	Especificação da Barra de Cobre (Largura×Espessura)	Corrente Nominal	Condutividade	Resistência à Tração	Temperatura de Resistência ao Calor	Método de Tratamento de Superfície
  5-10t	60×6mm/80×8mm	5000-10000A	≥97%IACS	≥205MPa	≤250℃	Estanhado/Natural
  10-20t	80×8mm/100×10mm	10000-20000A	≥97%IACS	≥205MPa	≤250℃	Estanhado/Prateado
  20-50t	100×10mm/120×12mm	20000-35000A	≥97%IACS	≥205MPa	≤250℃	Prateado
  Acima de 50t	120×12mm e acima	Acima de 35000A	≥97%IACS	≥205MPa	≤250℃	Prateado

  2.8 Características do Produto

  • Alta Condutividade Elétrica: O material de cobre eletrolítico de alta pureza garante baixa resistividade, com condutividade muito superior à das ligas de cobre comuns, o que pode reduzir a perda de calor durante a transmissão de corrente e diminuir o consumo de energia do EAF.
  • Forte Desempenho Mecânico: Após processos de trabalho a frio e tratamento térmico, a resistência à tração é ≥205MPa e o limite de escoamento é ≥60MPa, com bom desempenho de flexão e cisalhamento, capaz de suportar vibrações e impactos mecânicos durante a fusão do EAF.
  • Excelente Resistência ao Calor e Corrosão: O próprio cobre possui certa resistência ao calor, e o revestimento da superfície pode efetivamente resistir à oxidação em alta temperatura e à corrosão da poeira condutora, adaptando-se ao ambiente de trabalho severo de alta temperatura e poeira dos EAFs.
  • Adaptabilidade Personalizada: Pode personalizar o tamanho, comprimento e processo de tratamento de superfície de acordo com a capacidade do EAF e o arranjo da rede curta, adaptando-se às necessidades de instalação e uso de diferentes especificações de EAFs.
  • Fácil Instalação: A estrutura retangular é conveniente para emenda e fixação, e as peças de conexão são projetadas razoavelmente, o que pode concluir rapidamente a montagem com transformadores, cabos refrigerados a água e outros componentes, melhorando a eficiência da construção.
