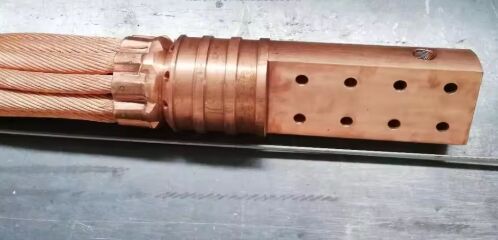

Cabos de alimentação refrigerados a água de grau industrial para fornos de arco elétrico (EAF) e fornos de refino de lagarta (LRF)
| Lugar de origem | China |
|---|---|
| Marca | Shaanxi Chengda |
| Certificação | ISO 9001 |
| Número do modelo | Negociar com base na capacidade de processamento do equipamento |
| Quantidade de ordem mínima | 1 Unidade |
| Preço | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Detalhes da embalagem | Discutir de acordo com os requisitos específicos da Parte A |
| Tempo de entrega | 1 mês |
| Termos de pagamento | L/C, T/T, Western Union |
| Habilidade da fonte | Completar a cadeia de abastecimento da produção, fornecer a tempo e cumprir os padrões de qualidade |
Contacte-me para amostras e cupons grátis.
Whatsapp:0086 18588475571
Conversamos: 0086 18588475571
Skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Destacar | Cabos de alimentação industriais refrigerados a água,Cabo de alimentação EAF LRF,Cable de forno de arco elétrico com garantia |
||
|---|---|---|---|
Descrição de produto
O seguinte é uma introdução:
- Principais Características
- Alta Condutividade: Utiliza materiais especiais e designs estruturais para reduzir a resistência do cabo, aumentando assim a eficiência da transmissão de energia.
- Excelente Desempenho de Resfriamento: É equipado com um sistema de resfriamento a água que pode dissipar efetivamente o calor gerado pela corrente, evitando o superaquecimento do cabo e garantindo sua operação normal em ambientes de alta temperatura.
- Boa Resistência à Corrosão e Oxidação: As partes metálicas do cabo são geralmente feitas de aço inoxidável ou ligas especiais, e a bainha externa é feita de materiais resistentes a altas temperaturas, que podem manter um desempenho estável em ambientes agressivos.
- Design Estrutural
- Condutor: Geralmente feito de materiais de alta condutividade, como fio trançado de cobre estanhado ou fio esmaltado. O fio trançado de cobre estanhado tem boa resistência à corrosão, e o fio esmaltado pode reduzir o efeito skin, melhorar a eficiência da transmissão de corrente e é macio e flexível, com um pequeno raio de curvatura.
- Bainha Externa: É feito de um tubo de borracha sintética com uma camada de tecido reforçado, que possui as características de alta resistência à pressão, alta resistência à temperatura e bom desempenho de flexão.
- Eletrodo: O eletrodo é geralmente processado a partir de uma barra de cobre inteira, e a superfície é passivada ou estanhada para melhorar a resistência à corrosão e a condutividade. A extremidade do eletrodo é frequentemente fornecida com um anel de elevação para facilitar a instalação no local, e a conexão entre a mangueira e o eletrodo é fixada por duas braçadeiras de aço inoxidável para garantir uma vedação confiável.
- Requisitos de Desempenho
- Desempenho Elétrico: A tensão de ruptura do tubo de borracha da bainha externa do cabo refrigerado a água é geralmente exigida que não seja inferior a 2300V, e o aumento máximo da temperatura da superfície (incluindo a parte de conexão) não é superior a 40K.
- Desempenho Mecânico: Por exemplo, a tensão de teste de uma área de seção transversal nominal de 200mm² é 15KN, e com base nisso, o valor da tensão de teste aumenta em 5KN para cada aumento de 100mm² na área de seção transversal nominal do cabo refrigerado a água.
- Desempenho de Vedação: O tubo de borracha da bainha externa deve ser capaz de suportar uma pressão de água de trabalho de não menos que 0,6MPa, e não deve haver vazamento de água de resfriamento na interface com o eletrodo.
- Cenários de Aplicação
- Indústria de Aço e Metais Não Ferrosos: É amplamente utilizado em equipamentos de forno a arco na fundição de aço e metais não ferrosos para transmitir energia elétrica de alta corrente.
- Indústria de Fundição: No processo de fundição, é usado em fornos a arco para fornecer energia para a fusão do metal.
- Outras Indústrias: Também pode ser usado em ocasiões que exigem alta temperatura, forte corrosão ou ambientes de alta tensão, como a indústria de eletrólise e reatores químicos.
-
Parâmetros Técnicos do Cabo de Alimentação Refrigerado a Água para Forno a Arco Elétrico
Os parâmetros técnicos dos cabos de alimentação refrigerados a água para fornos a arco elétrico são personalizados de acordo com a capacidade do forno (por exemplo, 10t, 30t, 100t EAF) e a corrente de operação. Abaixo estão os parâmetros técnicos padrão para modelos comuns, juntamente com os principais indicadores de desempenho:1. Parâmetros Elétricos Básicos
Parâmetro Especificação Observações Área de Seção Transversal Nominal 150 mm² ~ 3000 mm² Modelos comuns: 400 mm², 800 mm², 1200 mm², 2000 mm² Corrente Nominal 1500 A ~ 15000 A Correlação positiva com a área da seção transversal; por exemplo, o cabo de 800 mm² suporta 5000 A de corrente contínua Tensão Nominal 1000 V ~ 3000 V Adequado para sistemas de alimentação EAF de média tensão Tensão de Ruptura da Bainha Externa ≥ 2300 V (CA, 50Hz, 1min) Sem falha ou arco permitido Resistência de Isolamento ≥ 50 MΩ Medido a 25℃, umidade relativa ≤ 85% Aumento da Temperatura da Superfície ≤ 40 K Incluindo corpo do cabo e terminais de conexão; temperatura ambiente 25℃ 2. Parâmetros do Sistema de Resfriamento
Parâmetro Especificação Observações Pressão de Trabalho da Água 0,4 MPa ~ 0,8 MPa Pressão de operação recomendada: 0,5 MPa Taxa de Fluxo de Água 8 L/min ~ 50 L/min Depende do tamanho do cabo; por exemplo, o cabo de 1200 mm² requer ≥ 20 L/min Qualidade da Água de Resfriamento Condutividade ≤ 50 μS/cm; pH 6,5 ~ 8,5 Água desionizada ou água macia recomendada para evitar incrustações Desempenho de Vedação Sem vazamento sob 1,2 vezes a pressão de trabalho Duração do teste: 30 min 3. Parâmetros Mecânicos
Parâmetro Especificação Observações Resistência à Tração 15 KN (200 mm²); 20 KN (300 mm²); 25 KN (400 mm²) Aumentar em 5 KN para cada expansão de 100 mm² Raio de Curvatura ≥ 3 × diâmetro externo do cabo (estático); ≥ 5 × diâmetro externo do cabo (dinâmico) Atende aos requisitos de instalação no local e flexão frequente Faixa de Temperatura de Operação -20℃ ~ +120℃ Adapta-se a ambientes de oficina EAF de alta temperatura Vida Útil ≥ 10.000 horas Sob condições de trabalho nominais 4. Parâmetros Estruturais
Componente Material e Especificação Condutor Fio trançado de cobre estanhado (condutor macio classe 5) Bainha Externa Borracha de cloropreno (CR) ou monômero de etileno propileno dieno (EPDM) com camada de tecido reforçado Terminal do Eletrodo Barra de cobre sólido (cobre T2) com superfície estanhada; equipado com anel de elevação Braçadeira de Conexão Estrutura de braçadeira dupla de aço inoxidável 304 Entrada/Saída de Água Rosca G1/2" ~ G1"; compatível com conectores rápidos industriais 5. Correspondência da Capacidade do Forno Aplicável
Modelo do Cabo (Área da Seção Transversal) Capacidade EAF Aplicável 400 mm² ~ 800 mm² 5t ~ 20t 1000 mm² ~ 1600 mm² 30t ~ 60t 1800 mm² ~ 3000 mm² 80t ~ 150t
