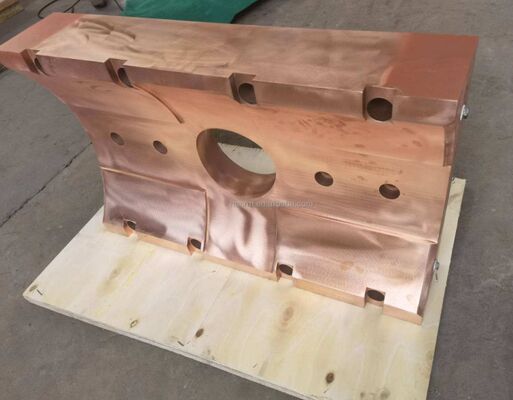

Mandíbula de contato de cobre para braço condutor de eletrodo para Forno Elétrico a Arco (EAF) e Refinador de Lingote (LRF)

Função e aplicação

Características estruturais

• Estrutura básica: Geralmente inclui um corpo de base com uma superfície traseira próxima do braço do eletrodo, uma superfície frontal voltada para o eletrodo, uma primeira face final, uma segunda face final,e, pelo menos, uma primeira face lateral e uma segunda face lateralHá duas superfícies de contacto na superfície frontal, que são simétricas-espelho e se estendem axialmente ao longo do corpo da base.
• Sistema de canal de arrefecimento: A fim de assegurar o seu funcionamento normal num ambiente de alta temperatura, a mandíbula de contacto de cobre é dotada de um sistema de canalização de arrefecimento, que tem uma entrada de refrigerante, uma saída de refrigerante,e uma série de canais de arrefecimento que se estendem axialmente e radialmente através do corpo da baseO diâmetro dos canais de arrefecimento é geralmente de 4,0 a 16,0 mm, e os canais de arrefecimento são formados por furos profundos abertos de um só lado,que pode dissipar eficazmente o calor e melhorar o efeito de arrefecimento.

Seleção de material

• Ligação de cobre: Normalmente, são escolhidas ligas de cobre, tais como liga de cromo e cobre.que podem satisfazer os requisitos de transmissão de alta corrente e utilização a longo prazo em ambientes de alta temperatura.
• Chapa composta de cobre e aço: Algumas mandíbulas de contato de cobre são feitas de placas compostas de cobre e aço.que combina as vantagens da elevada condutividade elétrica do cobre e da elevada resistência mecânica do aço.

Requisitos de desempenho

• Conductividade elétrica: Precisa de uma baixa resistência de contacto para assegurar uma transmissão eficiente da energia eléctrica e reduzir as perdas de potência.a resistência de contacto entre a placa de transição composta de cobre e alumínio e o tubo de cobre deve ser ≤ 0.5 μm2.
• Força mecânicaA resistência mecânica deve ser suficiente para suportar a força de fixação, as vibrações e os impactos durante o funcionamento do elétrodo.
• Performance de arrefecimento: O sistema de canalização de arrefecimento deve ter um bom desempenho de arrefecimento para garantir que a temperatura da mandíbula de contacto esteja dentro de um intervalo razoável durante o funcionamento e evitar o sobreaquecimento.A temperatura da entrada de água é geralmente ≤ 35 °C, e a pressão é de 0,3 - 0,5 MPa.

Processo de Fabricação

• Forja ou laminação: Em primeiro lugar, é fornecida uma mandíbula de contacto de cobre forjada ou laminada, e a mandíbula tem a forma e o tamanho básicos da mandíbula de contacto.
• Fabricação de máquinas: Em seguida, por meio de processamento mecânico, especialmente perfurando buracos profundos, são introduzidos uma entrada de refrigerante, uma saída de refrigerante e canais de resfriamento.Este processo requer equipamentos e tecnologia de processamento de alta precisão para garantir a precisão e a suavidade dos canais de resfriamento.

Atributos-chave
